Voordat u een offerte aanvraagt, moet u beslissen wat u daadwerkelijk koopt: buismateriaal dat tot een onderdeel wordt bewerkt, of drukbestendige buizen die bedoeld zijn om vloeistof te transporteren. Geef vervolgens de buitendiameter, ID, lengte, envelop van het voltooide onderdeel, servicevoorwaarden, hoeveelheid, inspectie-eisen en documentatie op. Dat onderscheid voorkomt de duurste fout in de offerteaanvraag: het behandelen van een halfafgewerkt technisch kunststofprofiel alsof het een gecertificeerd onderdeel van een leidingsysteem is.
Bepaal eerst of de toepassing halffabricaten of drukvaste procesleidingen nodig heeft

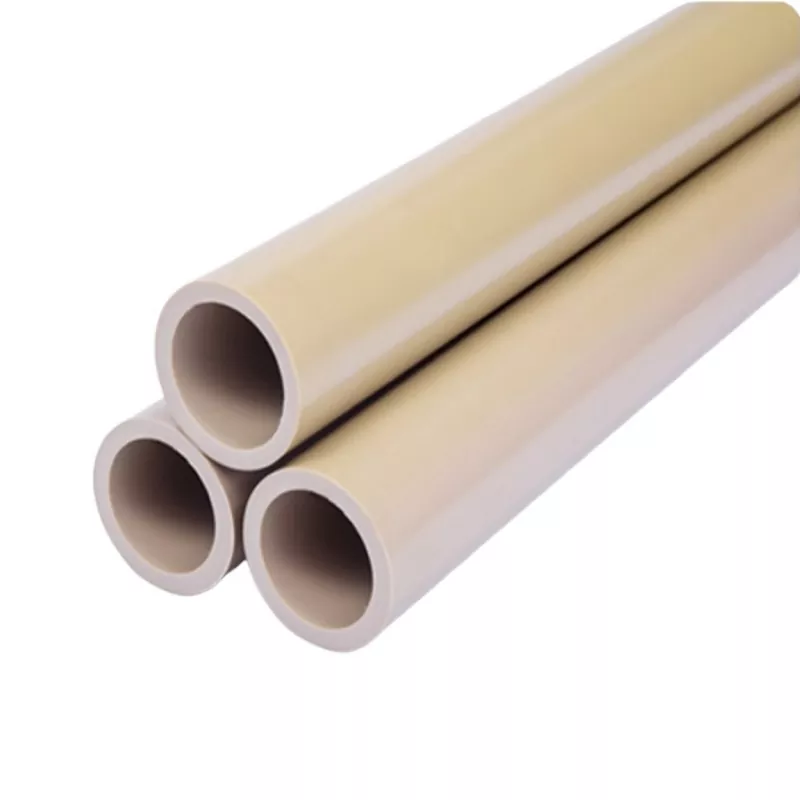

MeestPEEK GF30-buizenverkocht als halfafgewerkte profielen zijn dikwandige buizen die worden gebruikt voor het machinaal bewerken van bussen, moffen, isolatielichamen, slijtagecomponenten en structurele onderdelen. Het woord “pijp” beschrijft de geometrie; het stelt niet automatisch een drukwaarde vast.
Als het product gas of vloeistof onder druk bevat, heeft uw aanvraag meer nodig dan afmetingen. Vermeld het medium, de bedrijfs- en verstoringstemperaturen, normale druk, drukcycli, verbindingsontwerp, vereiste ontwerpcode en acceptatietest. Vraag of de leverancier drukgegevens kan verstrekken voor de exacte kwaliteit, maat en temperatuur. Behandel het materiaal zonder dat bewijs alsPEEK GF30 buisvormige voorraad, niet als goedgekeurde procesleidingen. Dit is met name van belang in de chemische sector, waar permeatie, spanning, temperatuur en verbindingsontwerp de oorzaak kunnen zijn van falen, zelfs als het polymeer zelf de vloeistof weerstaat.
Vertaal de tekening naar een eenduidige buitendiameter, binnendiameter, wand, lengte en eindproductenvelop
Stuur een gecontroleerde tekening in plaats van een gemarkeerde schermafbeelding. Het moet eenheden, tekeningnummer, revisie, projectiemethode en elk kritisch oppervlak identificeren. Buitendiameter en binnendiameter direct vermelden; verwacht niet dat de leverancier er een uit een nominale muur haalt. Vermeld vereisten voor snijlengte, rechtheid of concentriciteit waar deze functioneel zijn, en identificeer welke oppervlakken blijven zoals geleverd.
De envelop van het voltooide onderdeel is net zo belangrijk. Toon de grootste voltooide buitendiameter, kleinste afgewerkte binnendiameter, schouders, groeven, schroefdraden en referentieoppervlakken die in de bestelde plano moeten passen. Een buis kan de nominale afmetingen evenaren, maar toch te weinig materiaal achterlaten om uitloop, onregelmatigheden in het oppervlak of gezaagde uiteinden op te ruimen.
Normaliseer beschikbare maten als OD × ID, van Φ20 × Φ15 tot Φ458 × Φ404, met voorraadlengtes van 1000 mm en 3000 mm
Ideal Plastic vermeldt OD × ID-combinaties van Φ20 × Φ15 tot en met Φ458 × Φ404, met lengtes van 1000 mm en 3000 mm. Gebruik dezelfde conventie in de offerteaanvraag en label de eenheden als millimeters. De eindpunten beschrijven het gepubliceerde bereik; ze betekenen niet dat elke mogelijke OD- en ID-koppeling standaard op voorraad is. Bevestig de exacte combinatie via degepubliceerd PEEK GF30 buismaatbereik.
| Offerteaanvraagveld | Wat te vermelden |
|---|---|
| Afmetingen blanco | OD × ID × snijlengte, allemaal met eenheden |
| Afgewerkte envelop | Maximale voltooide OD, minimale voltooide ID en kritische kenmerken |
| Voorraad lengte | 1000 mm, 3000 mm of door de leverancier gesneden stukken |
| Hoeveelheid | Aantal volledige lengtes, plano's of afgewerkte onderdelen |
| Kritische geometrie | Concentriciteit, rechtheid, haaksheid van het uiteinde en referentieschema waar vereist |
Scheid de voorraadtolerantie van de tolerantie van het eindproduct en bevestig de bewerkingstoeslag voordat u bestelt
Op de productpagina staat een tolerantie van ±0,02 mm, maar een offerteaanvraag mag dat cijfer nooit herhalen zonder de reikwijdte ervan te definiëren. Vraag welke afmetingen het omvat, of het om standaardvoorraad of machinaal bewerkte onderdelen gaat, en onder welke meetomstandigheden. OD-tolerantie, ID-tolerantie, wandvariatie, ovaliteit en rechtheid zijn verschillende controles.
Voor een bewerkt onderdeel specificeert u de afgewerkte toleranties afzonderlijk en laat u de leverancier een adequate bewerkingstoeslag bevestigen. Bestel geen Near-Net-buis alleen op basis van nominale afmetingen. Met glas gevuld PEEK is stijf, maar restspanning, gereedschapsdruk en hitte die tijdens de bewerking worden gegenereerd, kunnen nog steeds een dun gedeelte verplaatsen nadat het materiaal is verwijderd.
Zorg ervoor dat 30% glasgevulde PEEK past bij de temperatuur, de belastingsrichting, de blootstelling aan chemicaliën en de elektrische belasting
PEEK GF30 is PEEK samengesteld met 30% glasvezel. De wapening wordt over het algemeen geselecteerd om de structurele stijfheid te vergroten, de kruipcontrole te verbeteren en de dimensionale beweging te verminderen in vergelijking met ongevulde PEEK. Deze voordelen nemen de noodzaak niet weg om de applicatie te definiëren.
Vertel de leverancier de continue en korte duurtemperaturen, belastingsrichting, belastingsduur, cycli, paringsmaterialen en verwachte slijtage. Noem bij chemische blootstelling de werkelijke vloeistof, de concentratie, de temperatuur, de blootstellingstijd en of er sprake is van mechanische belasting. “Chemische weerstand” is te breed voor ontwerpgoedkeuring. Identificeer voor elektrische onderdelen de vereiste diëlektrische, isolatie- en tracking-eigenschappen in plaats van aan te nemen dat het gedrag van het basispolymeer onveranderd wordt overgedragen op de gevulde verbinding.
Vergelijk GF30 met ongevulde PEEK wanneer stijfheid, thermische uitzetting en dimensionale controle de beslissing bepalen
Kies GF30 wanneer stijfheid, kruipweerstand en maatbeheersing bij hitte centraal staan in het ontwerp. Overweeg ongevulde PEEK wanneer taaiheid, zuiverheid, oppervlakteafwerking of minder schurend bewerkingsgedrag belangrijker zijn. Glasvezel verhoogt de slijtage van het gereedschap en kan een ander bewerkt oppervlak produceren dan ongevuld materiaal. Het kan ook richtingsafhankelijke eigenschappen creëren op basis van de manier waarop het buismateriaal werd verwerkt.
Maak geen keuze tussen deze uit een generiek PEEK-eigenschappenblad. Vergelijk de gegevens voor de werkelijke kwaliteiten en vraag voor strakke montages of de thermische uitzettingswaarde wordt gerapporteerd in een richting die relevant is voor de buis en het voltooide onderdeel.
Valideer de treksterkte, buigmodulus, thermische uitzetting en chemische weerstand op het soortspecifieke gegevensblad
Een nuttig citaat identificeert de exacte verbinding en voegt het gegevensblad toe. Beoordeel de treksterkte, buigmodulus, rek, thermisch gedrag, dichtheid en thermische uitzettingscoëfficiënt, maar controleer ook de testmethode, de oriëntatie van het monster en de conditionering. Een enkele kopwaarde kan afkomstig zijn van een gegoten exemplaar dat geen machinaal bewerkte buiswand vertegenwoordigt.
Chemische compatibiliteit vereist een vergelijkbare discipline. Vraag om klassespecifiek bewijsmateriaal bij een temperatuur en concentratie die dicht bij uw gebruiksomstandigheden ligt. Als falen een veiligheids- of uitschakelrisico zou opleveren, plan dan applicatietests op productierepresentatief materiaal. Gepubliceerde resistentietabellen zijn screeningsinstrumenten; ze houden geen rekening met elke combinatie van stress, vocht, temperatuur en blootstellingstijd.
Vereist klasse-identificatie, testmethoden, traceerbaarheid van partijen, inspectiegegevens en toepasselijke nalevingsdocumenten
Schrijf het documentatiepakket in de offerteaanvraag, zodat de prijs ervan bekend is en gereed is vóór verzending. Vraag in ieder geval om de fabrikant en de typeaanduiding, de traceerbaarheid van de partij of partij, het conformiteitscertificaat, de toepasselijke testmethoden en een inspectierapport voor de overeengekomen afmetingen.
Als uw project milieu-, kwaliteits-, lucht- en ruimtevaart-, automobiel- of klantspecifieke naleving vereist, noem dan het document of de norm en de vereiste herziening. Een algemene verklaring dat materiaal voldoet aan de internationale eisen is geen vervanging voor het certificaat dat uw ontvangende inspecteur nodig heeft. Verduidelijk ook of de records elke uitgesneden plano moeten herleiden tot de oorspronkelijke lengte en of de verpakkingsetiketten het partijnummer, de revisie van de tekening en de inkooporderregel moeten bevatten.
Stuur Ideal Plastic een offerte-klaar pakket met de tekeningrevisie, servicevoorwaarden, hoeveelheid, inspectieniveau, bewerkingsomvang, verpakking en leveringsbestemming
Uw pakket moet één huidige tekening bevatten, en niet meerdere conflicterende versies. Vermeld de gevraagde kwaliteit, OD × ID × lengte, voltooide envelop, hoeveelheid, serviceomgeving, kritische toleranties, inspectieniveau en vereiste gegevens. Bepaal of Ideal Plastic buizen over de volledige lengte, gesneden plano's of afgewerkte machinaal bewerkte componenten levert. Verpakkingsinstructies moeten betrekking hebben op schone verpakking, eindbescherming, scheiding van onderdelen en scheiding van partijen waar nodig.
Geef het land van bestemming, postcode, leveringsvoorwaarden en de gevraagde datum op. Profielen met een grote diameter of 3000 mm kunnen vracht- en handlingbeperkingen creëren die niet zichtbaar zijn in de stukprijs. Het verzenden van deze gegevens met deaangepaste PEEK GF30 pijpaanvraaggeeft de leverancier voldoende informatie om materiaal, bewerking, inspectie en logistiek op dezelfde basis aan te bieden.
Veelgestelde vragen van kopers: beschikbaarheid van standaardvoorraden, aangegeven doorlooptijden, monsters, bewerking en stofbeheersing, verpakking en internationaal leveringsrisico
- Zijn alle vermelde maten beschikbaar voor onmiddellijke verzending?
- Ideal Plastic vermeldt verzending op dezelfde dag voor standaardformaten, maar de beschikbaarheid moet worden bevestigd voor de exacte OD × ID, lengte, hoeveelheid en kwaliteit op het moment van bestelling.
- Wat is de aangegeven levertijd voor maatwerkmateriaal?
- De aangegeven maatwerklevertijd bedraagt 7 tot 10 dagen. Bevestig of dit alleen de productie omvat of ook de bewerking, inspectie, documentatie en doorvoer.
- Wilt u een monster aanvragen?
- Ja, als oppervlakteafwerking, kleur, bewerkingsreactie of pasvorm gevoelig zijn. Zorg ervoor dat het monster van dezelfde kwaliteit is en, waar mogelijk, representatief is voor de beoogde productieroute.
- Wie moet de machinale bewerking en het glasvezelstof controleren?
- Bewerkingsbereik schriftelijk toewijzen. De machinewerkplaats moet geschikt hardmetaal of ander slijtvast gereedschap gebruiken, hitte en bramen onder controle houden en met glas gevuld polymeerstof opvangen met de juiste afzuig- en werkplekprocedures. Exacte bewerkingsparameters zijn afhankelijk van geometrie, gereedschap, opstelling en afwerkingsvereisten.
- Hoe moeten onderdelen worden verpakt?
- Specificeer een schone verpakking, beschermde uiteinden, scheiding van afgewerkte oppervlakken, partijlabels en vocht- of verontreinigingscontroles die vereist zijn voor uw ontvangstproces.
- Wat creëert een internationaal leveringsrisico?
- Lange profielen, douanedocumenten, kosten voor maatgewichten en onduidelijke leveringsvoorwaarden zijn veelvoorkomende problemen. Stuur de bestemming en het benodigde papierwerk mee met de tekening en vraag Ideal Plastic vervolgens om de beschikbaarheid, omvang en verzendingsvoorwaarden in de schriftelijke offerte te bevestigen.
