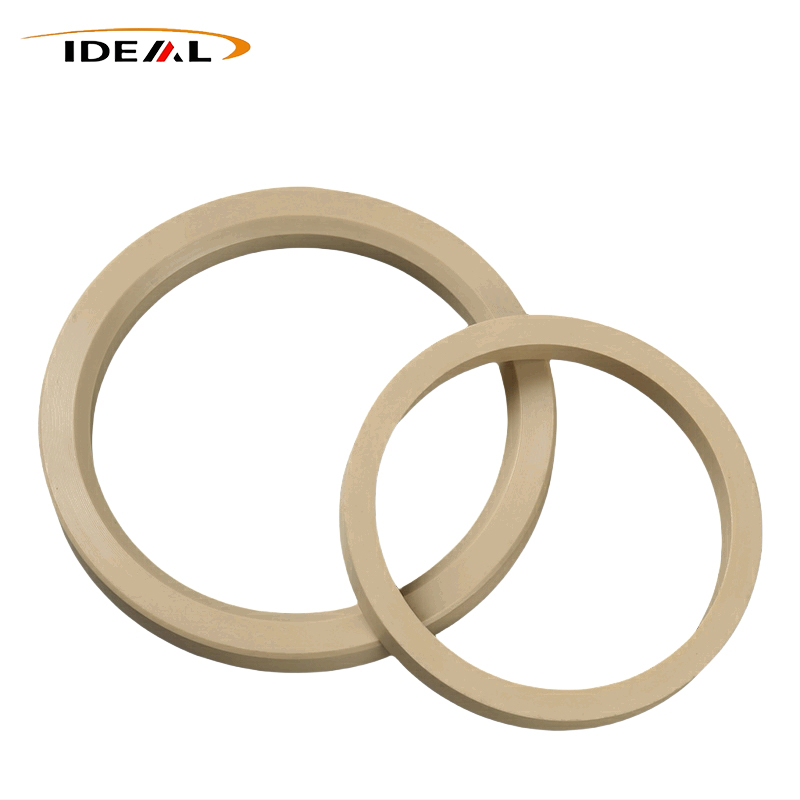

PEEK-back-upringen

Ideaal kunststofis een fabrikant van PEEK-back-upringen. De producten zijn stijve hulpbeschermingscomponenten die speciaal zijn ontworpen voor hogedrukafdichtingssystemen. Ze worden altijd geassembleerd met elastische O-ringen in plaats van onafhankelijk te werken. Als stijve beschermende barrière voorkomen ze effectief dat O-ringen onder extreme druk in montageopeningen worden geperst, waardoor schuifschade en afdichtingsfouten worden vermeden. Dit verbetert het drukweerstandsniveau en de algehele levensduur van de complete afdichtingsassemblage aanzienlijk, waardoor ze essentiële accessoires zijn voor hoogwaardige industriële precisieafdichtingsapparatuur.

Werkingsprincipe en matchingregels

1 Onafhankelijke functionele divisie

2 compatibele O-ringmaterialen

• Conventionele werkomstandigheden: Afgestemd op NBR, EPDM en gangbare rubberen O-ringen
• Hoge druk en chemische corrosieomstandigheden: geef de voorkeur aan FKM- of FFKM O-ringen
• Zachte rubberen afdichtingen (FFKM / siliconen): ze zijn verplicht, omdat deze materialen een slecht anti-extrusievermogen hebben en gemakkelijk beschadigd raken onder druk

3 Installatierichtlijnen

• Eenrichtingsdruk: Installeer een enkele PEEK-steunring aan de hogedrukzijde van de O-ring
• Bidirectionele druk: Installeer één steunring aan elke kant van de O-ring voor dubbelzijdige bescherming
• Gewone lagedrukscenario's: Het stapelen van meerdere steunringen wordt niet aanbevolen, omdat dit de montagewrijving zal vergroten en het vastlopen van de installatie zal veroorzaken

Structureel ontwerp en dimensionale kenmerken

• Ontwerp met maattolerantie: de binnendiameter is iets groter dan de asdiameter; de buitendiameter is iets kleiner dan de boring in de holte, waardoor een soepele groefpassing wordt gegarandeerd zonder vastlopen of langdurige wrijving
• Randverwerking: binnen- en buitenranden zijn afgeschuind om scherpe hoeken te elimineren, waardoor krassen op de O-ringen tijdens de montage worden voorkomen en hechtingsproblemen worden verminderd

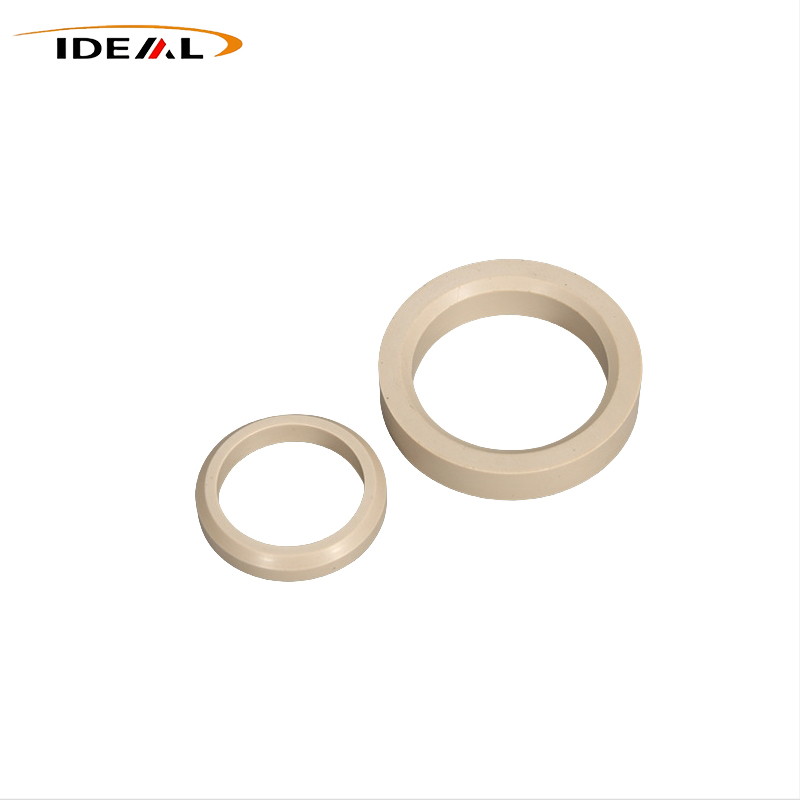

Veel voorkomende structurele typen

• Massieve eindloze ringen: hoogste stijfheid en vervormingsweerstand, geschikt voor werkomstandigheden met ultrahoge druk
• Bias gesneden splitringen: eenvoudig ter plaatse te installeren en te demonteren, ideaal voor apparatuur die regelmatig onderhoud vereist
• Getrapte steunringen: op maat gemaakte speciale structuur voor niet-standaard groef- en gepersonaliseerde afdichtingsscenario's

Productieprocessen en procescontrole

1 Veelvoorkomende productdefecten en oorzaken

• Vervorming en slechte vlakheid: Veroorzaakt door overmatige CNC-snijwarmte, stijve klemvervorming of onstabiele injectiepakkingdruk en snelle afkoeling
• Dimensionale buitentolerantie: als gevolg van versleten snijgereedschappen, defecte armaturen of onvoldoende krimpcompensatie tijdens het gieten
• Ovaliteit en slechte rondheid: Gegenereerd door klemvervorming van dunwandige werkstukken, torsie bij het uit de vorm halen of ongelijkmatige koeling van de matrijs

2 oplossingen voor procesoptimalisatie

• Optimalisatie van CNC-bewerking: gebruik professionele hardmetalen snijgereedschappen, verlaag de voedingssnelheid om de snijwarmte te beheersen en gebruik op maat gemaakte flexibele armaturen om vervorming van de dunwandige klemming te voorkomen
• Optimalisatie van spuitgieten: stabiliseert nauwkeurig de smelttemperatuur, matrijstemperatuur en pakkingdruk; gebruik geleidelijke langzame koeling en verbied snelle waterkoeling om restspanning te verminderen

3 Procestoepassingsscenario's

• Precisie CNC-bewerking: geschikt voor prototypemonsters, maatwerk in kleine batches, niet-standaard maten en gesplitste back-upringen. Massieve CNC-ringen zijn de eerste keuze voor hogedrukapparatuur, waardoor laslijndefecten van gegoten producten effectief worden vermeden
• Spuitgieten op hoge temperatuur: geschikt voor massaproductie van standaard massieve ringen, met hoge productie-efficiëntie en stabiele batchconsistentie

Kernherinnering: Ongeacht het productieproces is spanningsvrij gloeien essentieel om de maatvastheid op lange termijn en de anti-kromtrekkende prestaties van polyetheretherketon-back-upringen in extreme werkomgevingen te garanderen.

Producteigenschappen

Deze ringen fungeren als stijve anti-extrusieverstevigingsinzetstukken, speciaal ontworpen voor afdichtingen onder hoge druk. Ze maken gebruik van de uitzonderlijke fysieke voordelen van PEEK-polymeer om primaire elastische afdichtingen zoals O-ringen te beschermen tegen extrusieschade.

1. Anti-extrusiebescherming onder extreme belastingen

PEEK vertoont uitstekende anti-kruipprestaties. Blijvende vervorming treedt nauwelijks op bij aanhoudende zware compressie. Zelfs onder extreme druk in combinatie met hoge temperaturen behouden de ringen hun geometrie en beschermen ze continu de O-ringen, waardoor betrouwbare anti-extrusieprestaties gedurende langere cycli behouden blijven.

2. Voorspelbare thermische stabiliteit

Geconfronteerd met herhaalde verschuivingen tussen hoge en lage temperaturen, vertonen polyetheretherketon back-upringen een stabiel thermisch uitzettingsgedrag zonder duidelijke vervorming. Het materiaal blijft ductiel bij lage temperaturen en is bestand tegen verzachting onder hitte, zodat de hele afdichting functioneel blijft.

3. Vochtvrije dimensionele stabiliteit

Sterke structurele stijfheid zorgt voor betrouwbare compressieweerstand. Anders dan nylon alternatieven absorbeert PEEK verwaarloosbaar vocht. Contact met water veroorzaakt geen zwelling, zodat het risico op vastlopen van de montage en maatafwijkingen volledig wordt geëlimineerd.

4. Oppervlak met lage wrijving voor bewegingsafdichtingen

Inherente solide zelfsmering zorgt voor een lage wrijvingscoëfficiënt. Bij heen en weer bewegende en roterende afdichtingssystemen blijft de wrijving tussen de steunring, O-ring en metalen groef laag. Extra vet is niet nodig, passend bij schone, olievrije productieomgevingen.

5. Hoge pulsdrukweerstand

Dankzij de robuuste mechanische sterkte is PEEK bestand tegen cyclische drukstoten en terugkerende impactbelastingen. Scheurvorming en breuk komen zelden voor bij continue hogedrukpulsen, waardoor ze geschikt zijn voor hydraulische cilinders en pulsdrukmachines.

Toepassingsscenario's

Als bijpassende beschermende accessoires voor hogedrukafdichtingsstructuren zijn deze ringen voornamelijk ontworpen om schade aan de O-ringen op te lossen die wordt veroorzaakt door extrusie onder intense druk. Ze zijn vooral geschikt in zware omgevingen met hoge temperaturen, extreme druk, chemische corrosie en wisselende drukbelastingen – omstandigheden waarin standaard PTFE- of nylon-steunringen de neiging hebben voortijdig te bezwijken door kruip.

Hydraulische en vloeistofkrachtmachines

Downhole-apparatuur voor de exploratie van olie- en gasenergie

Halfgeleider vacuümverwerkingssystemen

Lucht- en ruimtevaartcomponenten aan boord

Apparatuur voor het hanteren van chemische vloeistoffen

Precisie medische hogedrukinstrumenten

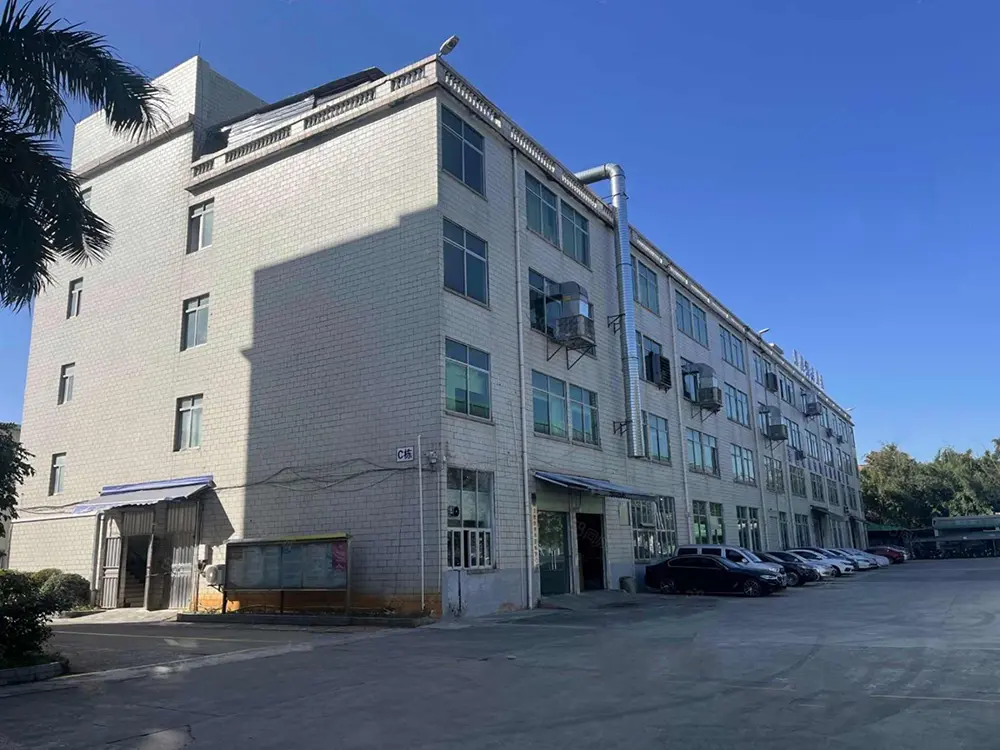

Onze fabrieksvoordelen

Wij zijn een professionele fabrikant die zich uitsluitend richt op de productie van hoogwaardige PEEK-steunringen. We erkennen ten zeerste de veelvoorkomende pijnpunten in hogedrukafdichtingsscenario's waar de meeste eindgebruikers last van hebben:

- Extrusiefout van de O-ring onder voortdurende hoge druk

- Koudestroomvervorming en permanente vervorming van steunringen

- Productvervorming en systeemlekkage na installatie ter plaatse

De meeste reguliere leveranciers van PEEK-back-upringen zorgen er alleen voor dat producten bij kamertemperatuur aan het uiterlijk en de maatnormen voldoen, terwijl ze grotendeels de controle over interne restspanning negeren. Dergelijke producten doorstaan ​​gemakkelijk routinematige inspecties bij kamertemperatuur, maar falen snel onder extreem gecombineerde hoge temperaturen en hoge druk. Dit leidt onvermijdelijk tot:

- Onverwachte en ongeplande uitval van apparatuur

- Frequente vervanging van onderdelen en sterk gestegen onderhoudskosten

- Onstabiele werking van hydraulische en vloeistofafdichtingssystemen

Om deze veel voorkomende tekortkoming in de industrie op te lossen, beschouwen we spanningsvrij gloeien als een verplicht kernproductieproces, waardoor onze producten zich onderscheiden van gewone tegenhangers. Al onze producten, of ze nu met precisie CNC-gefreesd of op hoge temperatuur zijn gespuitgiet, maken gebruik van gestandaardiseerde productieprocedures:

- Strikt gesegmenteerd temperatuurgecontroleerd gloeien: elimineert interne restspanning die ontstaat tijdens het bewerken en vormen

- Gemaximaliseerde spanningsvrijgave: vermijdt vervorming na installatie onder zware werkomstandigheden

- Stabiele algehele prestaties: Garandeert consistente vlakheid en nauwkeurige maatstabiliteit onder echte hoge temperatuur en hoge druk omgevingen

We bieden een volledig assortiment aanpasbare polyetheretherketon-back-upringen met diverse specificaties, waaronder reguliere modellen en gepersonaliseerde oplossingen:

- Producttypen: massieve eindringen, schuin gesneden splitringen en op maat gemaakte getrapte ringen

- Standaardspecificaties: volledige maten voldoen aan de AS568- en ISO3601-normen

- Maatwerkservice: volledig op maat gemaakte producten volgens de exclusieve technische tekeningen van de klant

- Grondstofopties: geïmporteerde en binnenlandse ongevulde pure PEEK, met koolstofvezel gevulde PEEK voor verbeterde sterkte en slijtvastheid

Onze veelzijdige polyetheretherketon-back-upringen worden op grote schaal toegepast in diverse extreme werkscenario's, waaronder halfgeleiderapparatuur, olie- en gasfaciliteiten in het boorgat, hydraulische hogedruksystemen, nieuwe energieapparatuur en chemische verwerkingsmachines, en voldoen aan uiteenlopende strenge bedrijfsvereisten.

Als betrouwbare leverancier van hulpcomponenten voor hogedruk-PEEK-afdichtingen is GuangZhou Ideal gespecialiseerd in de productie van hoogwaardige steunringen die de extrusie van elastische afdichtingen in hydraulische en vloeistofsystemen effectief voorkomen. Onze kernvoordelen worden hieronder samengevat:

- Professionele technische ondersteuning: volwassen R&D- en productieteam ter ondersteuning van aangepaste afmetingen en aangepaste materiaalformules

- Scenariogericht maatwerk: optimaliseer producten die gericht zijn op verschillende werkomgevingen met extreme druk en temperaturen

- Wereldwijde servicedekking: coöperatieve klanten op de lange termijn zijn onder meer fabrikanten van hydraulische cilinders, vloeistofklepbedrijven en leveranciers van offshore technische apparatuur in meerdere landen en regio's

Veelgestelde vragen

Vraag 1: Kunnen PEEK-back-upringen de O-ringen volledig vervangen?

A1: Absoluut niet. O-ringen zorgen voor een elastische rebound voor afdichtingseffecten, terwijl back-upringen van polyetheretherketon alleen anti-extrusiebescherming bieden. De twee delen moeten als een op elkaar afgestemde set worden geïnstalleerd.

Vraag 2: Hoe kies ik tussen gesplitste back-upringen en massieve eindeloze back-upringen?

A2: Massieve eindloze ringen hebben een superieure stijfheid en veel betere prestaties onder extreme druk. Gesplitste varianten maken een probleemloze installatie in afdichtingsgroeven mogelijk, waardoor structuren passen die frequente demontage en hermontage vereisen. Hun maximale drukwaarde is iets lager in vergelijking met massieve stijlen.

Vraag 3: Welke voordelen hebben polyetheretherketon-back-upringen ten opzichte van PTFE-alternatieven?

A3: PEEK beschikt over een hogere stijfheid, plus een enorm verbeterde weerstand tegen kruip en koude stroming. Het is veel beter bestand tegen vervorming en voortijdig falen bij hoge temperaturen en hoge druk dan PTFE. PTFE is alleen zachter en kosteneffectiever voor eenvoudige werkomstandigheden bij lage druk.

Vraag 4: Is een paar van twee back-upringen verplicht voor bidirectionele druktoepassingen?

A4: Ja. Bij bidirectionele werkomstandigheden wisselt de druk voortdurend aan beide zijden. De O-ring heeft aan twee zijden stevige ondersteunende bescherming nodig. Eenzijdige installatie leidt tot schade aan de afdichting wanneer de druk omkeert.

Vraag 5: Back-upringen van polyetheretherketon zien er visueel intact uit, maar werken na installatie niet goed. Wat veroorzaakt dit probleem?

A5: De meest voorkomende oorzaak is het onvoldoende verwijderen van interne restspanning. Zodra de apparatuur opwarmt en druk uitoefent, vervormen de ringen uit vorm, waardoor er kleine gaatjes ontstaan. O-ringen worden dan door deze gaten geperst en lopen onomkeerbare schade op.

Vraag 6: Hoe kunnen we de faalrisico's voor hogedrukafdichtingsprojecten verlagen?

A6: Geef prioriteit aan massieve eindloze polyetheretherketon-back-upringen die zijn vervaardigd via CNC-bewerking. Dit vermijdt nadelen, waaronder gespleten structuren en laslijndefecten als gevolg van spuitgieten. Bevestig ondertussen dat de leverancier gestandaardiseerde procedures voor het verminderen van gloeispanning implementeert.

Vraag 7: Waarom geven halfgeleiderfaciliteiten de voorkeur aan back-upringen van polyetheretherketon in plaats van PTFE-versies?

A7: Veel halfgeleiderprocessen werken onder hoge druk, waarbij FFKM O-ringen gevoelig zijn voor extrusieschade. PEEK levert sterkere anti-kruipprestaties. Bovendien genereren zuivere PEEK-kwaliteiten minimale materiaaluitgassing, waardoor wordt voldaan aan strenge eisen op het gebied van reinheid in proceskamers.
