Productomschrijving

PEEK-pakkingen zijn precisie-afdichtingscomponenten vervaardigd uit hoogwaardig polyetheretherketon, gecategoriseerd als hoogwaardige speciale technische kunststof afdichtingen. In tegenstelling tot pakkingen van rubber, PTFE of nylon bieden ze een uitgebalanceerde mix van stijfheid, consistente maatvastheid en betrouwbare afdichtingsprestaties. Ze worden op grote schaal ingezet voor statische afdichting, afstandsdemping en elektrische isolatie onder veeleisende werkomstandigheden, waaronder hoge temperaturen, intense chemische corrosie, vacuümomgevingen en frequente heen en weer gaande bewegingen.

Polyetheretherketon (PEEK) pakkingen, geclassificeerd als platte statische afdichtingsonderdelen, dienen één primair doel: interface-afdichting om vloeistof- en gaslekken te blokkeren. Hun functie verschilt duidelijk van PEEK-ringen, die zijn ontworpen voor afstand, belasting, vermindering van wrijving, isolatie en zelfs boutdrukverspreiding. De meeste komen in dunne plaatvormen. Nauw contact tussen hun boven- en ondervlakken en flensvlakken zorgt voor het afdichtende effect.

In tegenstelling tot elastische afdichtingen zoals O-ringen zijn dit stijve en halfstijve componenten zonder inherent terugveringsvermogen. De afdichting wordt volledig bereikt door de voorspankracht van de montage.

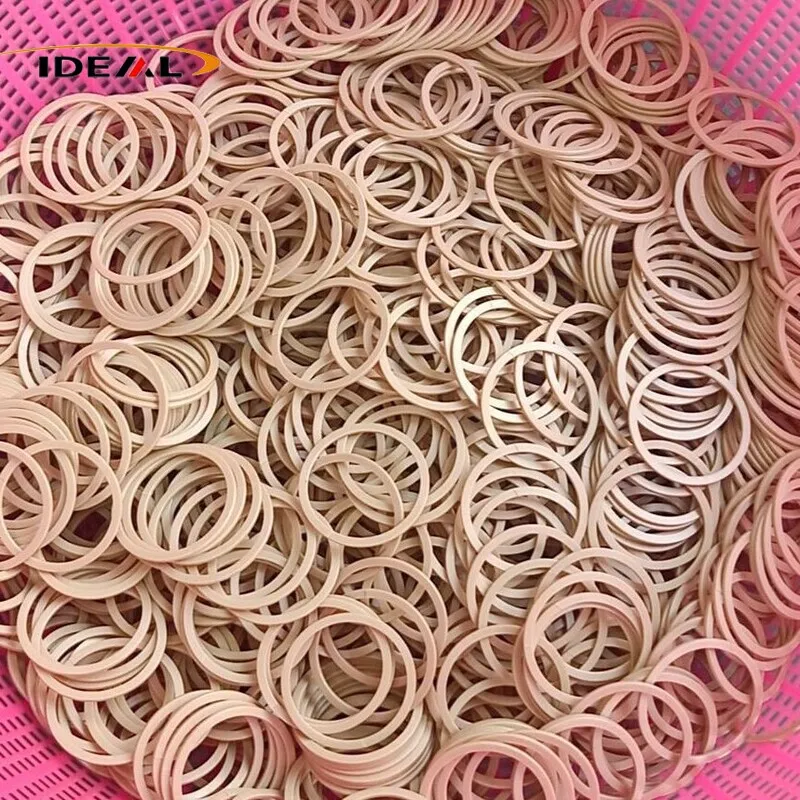

PEEK gaskets

Productclassificatie & functioneel

PEEK-ringen vertegenwoordigen een brede familie van circulaire polymeercomponenten, in plaats van een enkel vast industrieel onderdeel. Deze PEEK-onderdelen zijn vervaardigd met uniforme ronde geometrieën en zijn functioneel gedifferentieerd om tegemoet te komen aan uiteenlopende scenario's voor industriële afdichting en mechanische positionering. Ons uitgebreide productassortiment omvat een volledig scala aan reguliere specificaties:

PEEK ringen en pakkingen
PEEK-back-upringen
PEEK-afdichtringen
PEEK-steunringen

Elk type PEEK-ring dient een uniek, doelgericht doel in geïntegreerde afdichtingssystemen, waarbij wordt samengewerkt om een stabiele en betrouwbare werking van de apparatuur te leveren:

PEEK-steunringen: Beschermen O-ringen en hoofdafdichtingselementen effectief tegen extrusievervorming en falen onder extreem hoge drukomstandigheden
PEEK-afdichtringen: dienen als kernisolatielaag om vloeibare en gasvormige media te onderscheppen, waardoor lekkage tussen systemen wordt voorkomen
O-ringen: Leveren aanhoudende elastische compressiekracht en zorgen voor een strakke, langdurige afdichtingsstabiliteit voor mechanische assemblages

Zelfsmerende en slijtvaste prestaties

PEEK-ringen worden op grote schaal ingezet als isolerende pakkingen en slijtinzetstukken voor wrijvingsparen, geïnstalleerd tussen roterende assen en holtes van apparatuur. Door gebruik te maken van de inherente zelfsmerende eigenschappen van PEEK, maken deze ringen een betrouwbare olievrije droge wrijvingswerking mogelijk, wat aanzienlijke mechanische voordelen oplevert:

Minimaliseer oppervlaktewrijving en progressieve slijtage van componenten
Bescherm hoogwaardige metalen assen en apparatuurbehuizingen tegen slijtageschade
Verminder mechanisch bedrijfsgeluid voor een soepelere werking van de apparatuur
Verleng de totale levensduur van rotatie- en transmissiesystemen

Uiterst nauwkeurige positionering en extreme maatstabiliteit

PEEK-ringen dienen als kragen met hoge stabiliteitslimiet en anti-verplaatsingsborgringen en zorgen voor een nauwkeurige mechanische positionering. Uitgerust met een uitzonderlijke anti-kruipweerstand, behouden ze een stijve maatnauwkeurigheid onder langdurige omgevingen met hoge temperaturen en hoge druk, met de belangrijkste sterke punten zoals hieronder:

Beperk effectief de axiale beweging van bewegende delen en stabiliseer de montagespelingen
Behoud volledige dimensionale integriteit onder langdurige extreme werkbelastingen
Elimineer onderdeelverschuivingen en positieafwijkingen tijdens langdurig gebruik van de apparatuur
Consequent hoge precisie mechanische aanpassingsnauwkeurigheid handhaven

Veelzijdige industriële toepassingssterkten

PEEK-ringen presteren beter dan traditionele metalen tegenhangers en zijn voorzien van superieure milieuduurzaamheid en aanpassingsvermogen in meerdere scenario's, geschikt voor rigoureuze industriële werkomgevingen. Hun belangrijkste toepassingsvoordelen zijn onder meer:

Hulp bij afdichting en trillingsreductie: Geoptimaliseerd voor pompen, kleppen en roterende apparatuur om de afdichtingsdichtheid te vergroten, trillingen te absorberen en het loopgeluid te verminderen
Brede chemische bestendigheid: bestand tegen erosie door hydraulische olie, koelvloeistof, zwak zuur, zwakke alkaliën en zoutnevel
Bescherming van kerncomponenten: Isoleer en beveilig interne belangrijke onderdelen van chemische vloeistofsystemen en offshore maritieme machines
Roestvrij alternatief: vermijd volledig roest- en oxidatiefouten die inherent zijn aan metalen ringen

Materiaaleigenschappen en professionele productietechnologieën

De inherente materiaaleigenschappen van PEEK – hoog smeltpunt, hoge smeltviscositeit en hoge kristallisatiesnelheid – veroorzaken gemakkelijk interne restspanningen, zinksporen, vormvervorming en slechte circulariteit tijdens precisieverwerking. Om inherente materiaaldefecten te elimineren en maatconsistentie op de lange termijn te bereiken, gebruiken we twee volwassen, procesgestandaardiseerde productieoplossingen: precisie-CNC-bewerkingen en precisie-spuitgieten op hoge temperatuur.

1 Precisie CNC-bewerking (met professionele spanningsontlating)

CNC-bewerking in combinatie met speciaal spanningsvrij gloeien is ons premium productieproces voor kritische componenten met hoge specificaties, dat op grote schaal wordt toegepast voor de productie van uiterst nauwkeurige PEEK-ringen. De toepasselijke scenario's, verwerkingspijnpunten en onze geoptimaliseerde technische oplossingen zijn gerangschikt in de onderstaande tabel:

Item	Details
Toepasselijke scenario's	Accessoires voor vacuümkamers, onderdelen voor halfgeleiderapparatuur, zeer nauwkeurige afdichtingscomponenten, op maat gemaakte ultradunne, speciaal gevormde pakkingen en complexe werkstukken met meerdere gaten; levert ultra-precieze afmetingen, ultra-strakke tolerantiecontrole en uitstekende vlakheidsconsistentie
Verwerkingsrisico's en foutoorzaken	Resterende interne spanning wordt gegenereerd door snijwrijvingswarmte, mechanische klemdruk en onredelijk gelaagd snijden. Geaccumuleerde spanning veroorzaakt kromtrekken na de bewerking, verslechtering van de vlakheid en dimensionale drift. Producten kunnen de eerste inspectie doorstaan, maar na herhaalde thermische cycli geleidelijk vervormen, wat uiteindelijk leidt tot lekkage van afdichtingen
Standaard optimalisatieoplossingen	1. Optimaliseer de snijparameters met een lagere voedingssnelheid en gesegmenteerd frezen om de momentane snijspanning te verlagen 2. Pas natuurlijke veroudering op kamertemperatuur toe na ruwe bewerking voordat u het precisiesnijden voltooit 3. Gebruik flexibele klembevestigingen voor ultradunne pakkingen om stijve klemvervorming te voorkomen 4. Implementeer gradiëntverwarming en langzaam afkoelend gloeien om de restspanning na het afwerken volledig op te heffen
Ultradunne pakkingoplossing (<0,5 mm)	Ultradunne werkstukken hebben een lage stijfheid en zijn gevoelig voor trillingen en snijvervorming. We gebruiken hulpsteunen, een verlaagde spilsnelheid en een kleinere enkellaagse snijdiepte om de snijkracht te stabiliseren en een consistente diktetolerantie te garanderen

2 Precisie-spuitgieten bij hoge temperaturen

Precisiespuitgieten op hoge temperatuur wordt voornamelijk toegepast voor kosteneffectieve massaproductie van standaard PEEK-afdichtingsonderdelen. Beperkt door de materiaaleigenschappen van PEEK, heeft dit proces zich gericht op toepasselijke bereiken en technische drempels. Alle procesuitdagingen en gestandaardiseerde optimalisatiemaatregelen zijn samengevat in de onderstaande tabel:

Item

Details

Toepasselijke scenario's

Geschikt voor grote batches, medium-precieze standaard platte PEEK-pakkingen. Niet van toepassing op ultradunne en ingewikkeld gestructureerde precisiepakkingen, omdat een ongelijkmatige wanddikte gemakkelijk interne spanningsconcentratie en dimensionale offset na gebruik veroorzaakt

Belangrijkste technische uitdagingen

PEEK heeft een hoge smeltviscositeit en een onevenwichtige kristallisatiekrimp. Traditioneel snel ontvormen en snel afkoelen vangen enorme restspanningen op, waardoor kromtrekken en maatafwijkingen ontstaan bij wisselende temperatuurcycli. Een slechte vloeibaarheid van de smelt leidt ook tot onvolledige vulling, luchtbellen, gaatjes en zinksporen

Compleet procesoptimalisatiesysteem

1. Volledig droge PEEK-pellets om door vocht veroorzaakte defecten te elimineren

2. Kalibreer de matrijstemperatuur, injectiedruk en houdtijd nauwkeurig

3. Pas natuurlijke, langzame afkoeling toe na het ontvormen en verbied snel afschrikken met water

4. Herontwerp de poortindeling om de smeltstroom in evenwicht te brengen en de krimpsnelheid gelijk te trekken

5. Verleng de verpakkingstijd en implementeer verplicht post-mold-gloeien

6. Optimaliseer de uitlaatgleuven, verhoog de temperatuur van de apparatuur matig en stel de injectieparameters nauwkeurig af om vulfouten op te lossen

Productinformatie

Productnaam:Polyetheretherketon (PEEK) pakkingen

Materiaal:Ongevulde PEEK, met koolstof gevulde PEEK, met grafiet gevulde PEEK

Kleur:Zwart, beige

Standaard diktebereik:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultradunne aangepaste formaten:Ultradun < 0,5 mm is een bewerkingscategorie met hoge precisie en vereist voorafgaande communicatie van het procesplan.

Nauwkeurigheid CNC-bewerking:Tolerantie buitendiameter/binnendiameter: ±0,02 ~ ±0,05 mm, diktetolerantie: ±0,03 ~ ±0,06 mm

Nauwkeurigheid bij het spuitgieten van matrijzen:Tolerantie buitendiameter/binnendiameter: ±0,05 ~ ±0,10 mm, diktetolerantie: ±0,08 ~ ±0,15 mm

Steekproef:Te onderhandelen

Certificaten:ISO9001, RoHS, BEREIK

Typen pakkingen:Ringvormige platte polyetheretherketon (PEEK) pakkingen, flenspakkingen met meerdere gaten, onregelmatig gevormde pakkingen, ultradunne PEEK-afdichtingspakkingen

Producteigenschappen

Dankzij de unieke moleculaire structuur van polyetheretherketon presteren polyetheretherketon (PEEK) pakkingen beter dan nylon, POM, PTFE, rubber en metalen vulplaten wat betreft uitgebreide prestaties. Ze zijn ontworpen voor afdichtings- en afstandstaken en leveren stabiele prestaties onder extreme bedrijfsomstandigheden, waaronder hoge hitte, blootstelling aan chemicaliën, vacuümomgevingen en herhaalde cyclische compressie.

1. Effectieve elektrische isolatie

Ongevulde nieuwe polyetheretherketon (PEEK) pakkingen zorgen voor een effectieve elektrische scheiding tussen gepaarde metalen componenten. Ze blokkeren de elektrische geleiding, onderdrukken elektrochemische corrosie en verlagen het risico op kortsluiting, wat vaak wordt toegepast in nieuwe energiebatterijpakketten, elektrische regeleenheden en elektronische precisiehardware.

2. Breed bedrijfstemperatuurbereik

PEEK is geclassificeerd als een van de beste hittebestendige technische kunststoffen en biedt een continue gebruikstemperatuur tot 260°C en piekweerstand op korte termijn tot 330°C. Het blijft taai bij -60°C zonder koude verbrossing. Onderworpen aan aanhoudende flensdruk bij hoge temperaturen, onderdrukt PEEK kruip en behoudt het de compressievoorspanning gestaag in plaats van dat het na verloop van tijd dunner wordt.

3. Stabiele afdichtingsvoorspanning

Dankzij de uitstekende anti-kruipeigenschappen behoudt PEEK een uniforme dikte onder terugkerende flenscompressie en thermische belastingen. Als afdichtingsplaten controleren ze de speling in de montage, dempen trillingen en verminderen oppervlakteslijtage in geautomatiseerde transmissiesystemen en robotconstructies.

4. Superieure chemische bestendigheid

De meeste organische oplosmiddelen kunnen PEEK niet oplossen. Het blijft stabiel in zwakke zuren, zwakke basen, smeermiddelen en koelmiddelen, waardoor apparatuur wordt beschermd tegen chemische erosie. Dit maakt PEEK-pakkingen een voorkeursoplossing voor verwerkingslijnen voor chemische vloeistoffen en analytische laboratoriumapparatuur.

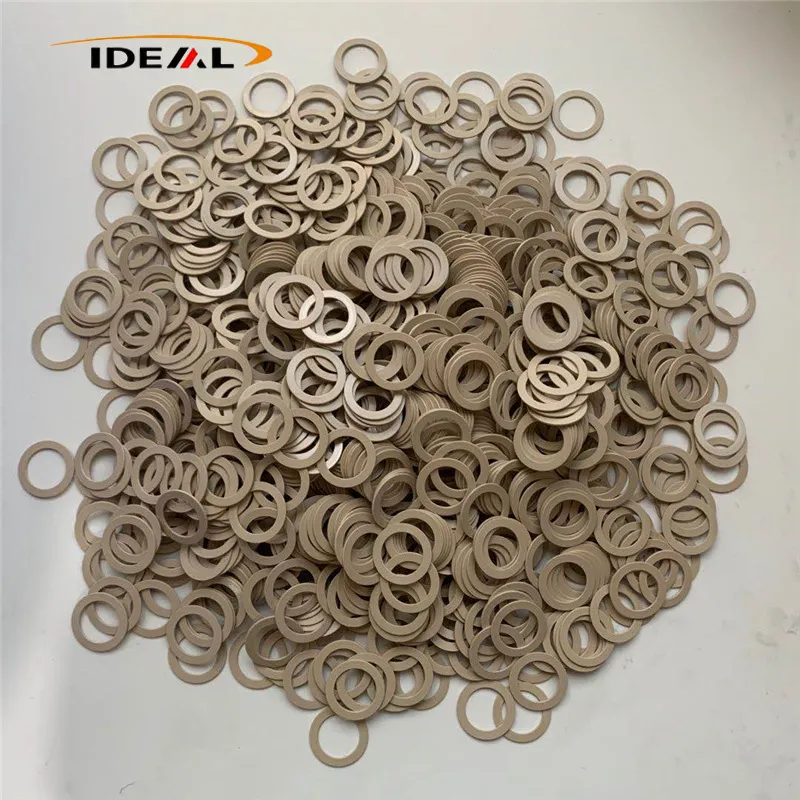

PEEK gaskets

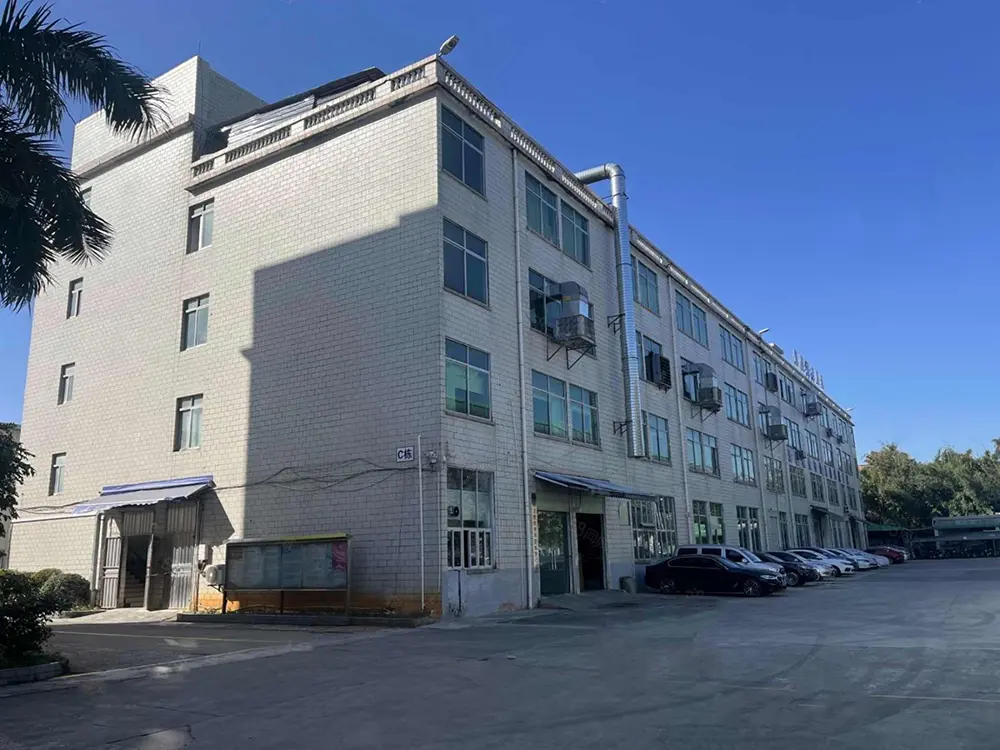

Onze fabriek

1. Kernsterkte van het bedrijf

- 15 jaar specialisatie in PEEK-pakkingen en afdichtingscomponenten

- Dubbele productie-expertise: precisie CNC-bewerking + spuitgieten in matrijzen

- Uitgerust met uiterst nauwkeurige CNC-draaibanken, freesmachines, bewerkingscentra, 5-assige machines

- Interne stofvrije injectieworkshop en volledige mogelijkheid voor matrijsontwikkeling

2. Verzekering van grondstoffen

- Alleen 100% zuivere PEEK-hars; geen gerecyclede of gemengde materialen

- Volledige traceerbaarheid van batches met materiaalgegevensbladen en officieel COA

- Aangepaste materiaalkwaliteiten beschikbaar volgens de technische vereisten van de klant

3. Dimensionale en afdichtingsprecisie

- 100% vervaardigd volgens klanttekeningen (dikte, ID, OD, gatposities)

- Hoge precisietolerantie: ±0,005 mm – ±0,02 mm

- Strenge vlakheidscontrole; geen kromtrekken voor ultradunne pakkingen

- Nauwkeurige positionering met meerdere gaten voor eenvoudige flensmontage en boutuitlijning

4. Ultraschone productie voor halfgeleiders en vacuüm

- Ultrasoon reinigen + stofvrij drogen voor cleanroom- en vacuümtoepassingen

- Lage ontgassing, weinig deeltjes en weinig vluchtige emissiebeheersing

- Eindvacuümverpakking om besmetting te voorkomen

5. Stressverlichting en stabiliteitscontrole

- Verplicht gradiëntgloeien voor alle polyetheretherketon (PEEK) pakkingen

- Elimineert bewerkingsspanning, vormspanning en interne materiaalspanning

- Voorkomt langdurige kromtrekking, lekkage en vervorming onder hittecycli

- Superieur aan concurrenten die uitgloeien en reinigen overslaan om kosten te besparen

6. Kwaliteitsmanagementsysteem

- Gelaagde kwaliteitscontrole voor algemene industriële en hoogwaardige vacuüm-/cleanroomkwaliteiten

- Volledige inspectieapparatuur voor vlakheid, hardheid en maattolerantie

- Proces afgestemd op echte werkomstandigheden om veldfalen te voorkomen

7. Kernmaterialen en producten

- Focus: PEEK en hoogwaardige fluorkunststoffen

- Producten: afdichtingspakkingen, slijtringen, bufferonderdelen, precisieconstructiecomponenten

- One-stop-oplossing: materiaalkeuze → ontwerp → bewerking → afgewerkte onderdelen

8. Doeltoepassingen

- Apparatuur voor chemische vloeistoffen

- Nieuwe energiebatterijconstructie

- Halfgeleider- en vacuümsystemen

- Laboratoriuminstrumenten en precisie-apparaten

9. Wereldwijde serviceverplichting

- Strenge kwaliteitsnormen voor langdurige internationale partnerschappen

- Maatwerkoplossingen en stabiele levering

- Professionele ondersteuning voor hoogwaardige afdichtingstoepassingen wereldwijd

Veelgestelde vragen

Vraag 1: Spuitgegoten PEEK-pakkingen kosten minder voor identieke afmetingen. Kunnen ze CNC-gefreesde exemplaren voor vacuümafdichtingstoepassingen direct vervangen?

A1: Wij raden deze vervanging niet aan. Spuitgieten laat hogere interne restspanningen achter en vergroot de kans op verborgen poriën in het product. Voor scenario's met weinig ontgassing en schone vacuümwerkscenario's heeft een CNC-gefreesde PEEK-pakking gemaakt van nieuwe hars met spanningsarm gloeien en een stofvrije reinigingsbehandeling altijd de voorkeur.

Vraag 2: Zorgt een dikkere PEEK-plastic pakking altijd voor betere afdichtingsresultaten?

A2: Dit is niet het geval. De efficiëntie van de afdichting hangt af van de dichtheid van de vlakke oppervlakken, de voorspanning van de montage en het anti-kruipvermogen van het materiaal. De juiste dikte moet overeenkomen met de ontworpen speling van uw apparatuur. Overmatig dikke of dunne pakkingen zullen de voorspanningswaarden van de bouten veranderen en de afdichtingsstabiliteit op de lange termijn ondermijnen.

Vraag 3: Zal er na de gloeibehandeling nog steeds dimensionale drift optreden op polyetheretherketonpakkingen?

A3: Standaard gradiëntgloeien elimineert de overgrote meerderheid van de restspanning en verkleint het risico op dimensionale verschuivingen drastisch. Er kunnen nog steeds kleine vervormingen optreden bij extreme belasting, drastische temperatuurwisselingen of als grondstoffen van lage kwaliteit worden gebruikt. Voor ultra-precieze apparatuurtoepassingen adviseren wij het toevoegen van een inspectieprocedure vóór veroudering van het eindproduct voor extra stabiliteitsgarantie.
