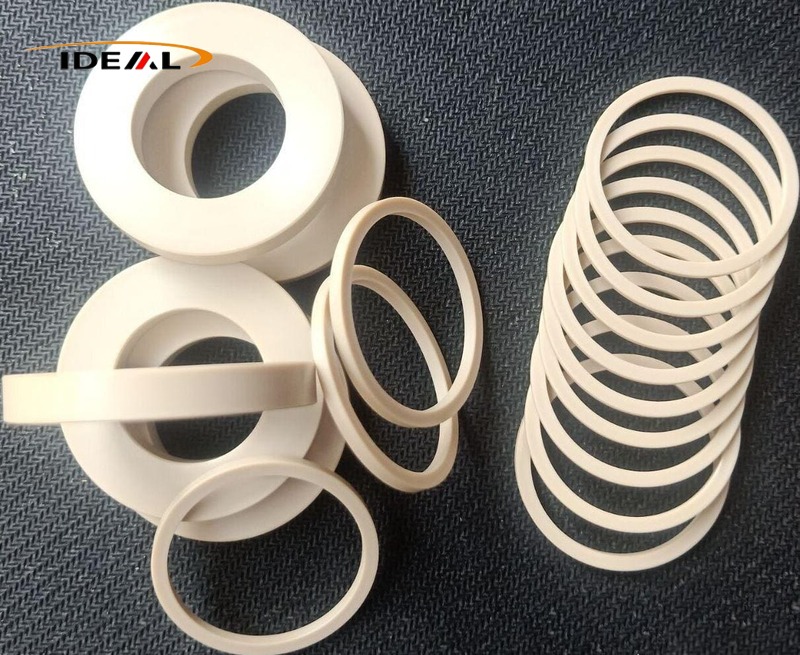

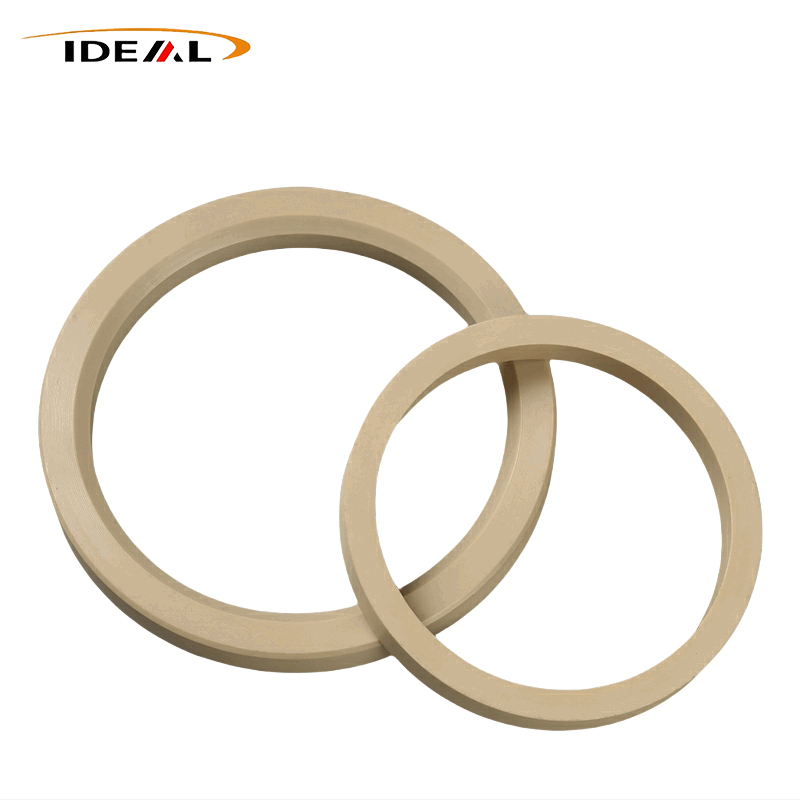

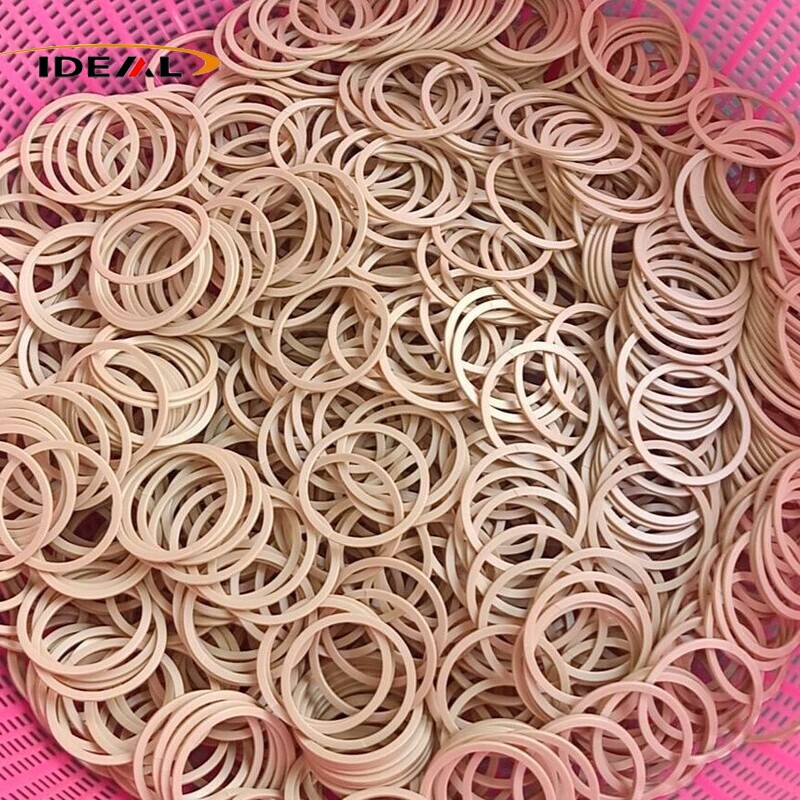

De PEEK-afdichtringen van Ideal Plastic Factory zijn hoogwaardige technische kunststofcomponenten, ontworpen voor afdichting en ondersteuning, gekenmerkt door hoge stijfheid en kruipweerstand. Deze producten zijn vervaardigd met behulp van precisie-CNC-bewerkingen en spuitgieten bij hoge temperaturen, aangevuld met spanningsvrij gloeien, en bieden een hoge maatnauwkeurigheid en een consistente kwaliteit van batch tot batch. Wij ondersteunen productie op maat op basis van niet-standaardtekeningen, kleine batchmonsters en grootschalige exportorders.
PEEK-afdichtringen aangeboden doorIdeale Kunststoffabriekzijn hoogwaardige ringvormige afdichtings- en ondersteuningscomponenten vervaardigd uit polyetheretherketon-basismateriaal. Klanten gebruiken ze doorgaans als geleidingsringen, steunringen en anti-extrusie steunringen, die perfect passen in zowel dynamische als statische afdichtingsgroeven.
Deze ringvormige componenten dienen meerdere praktische doeleinden tegelijk: het geleiden van bewegingen, het weerstaan van schurende slijtage, het dragen van structurele belastingen en het voorkomen van extrusie van afdichtingen. Eén belangrijk detail dat het vermelden waard is: bijna alle op zichzelf staande polyetheretherketon-afdichtringen missen de elastische eigenschappen die inherent zijn aan rubber. Voor een goede afdichting moeten ze worden gecombineerd met elastische hulponderdelen.
In vergelijking met PTFE- en nylonafdichtringen bieden PEEK-alternatieven een veel sterkere weerstand tegen kruip onder extreme werkomstandigheden: hoge hitte, verhoogde druk en corrosieve chemische vloeistoffen. Ze lossen op effectieve wijze terugkerende industriële pijnpunten op die worden gezien bij conventionele afdichtingen, waaronder vervorming door koude stroming, dimensionale verschuiving en voortijdige defecten. Dankzij deze betrouwbare eigenschappen worden ze op grote schaal geïntegreerd in afdichtingsassemblages voor hoogwaardige industriële apparatuur in tal van sectoren.
In de praktijk fungeren polyetheretherketon-afdichtringen uitsluitend als stijve glijoppervlakken die bestand zijn tegen hitte, wrijving en kruipvervorming. Alle drukvoorspanning die nodig is voor een effectieve afdichting is afkomstig van externe elastische hardware, zoals O-ringen en door metaal bekrachtigde veren. Dit kernverschil onderscheidt polyetheretherketon-afdichtringen fundamenteel van massief rubberen afdichtringen.
In omgevingen met hoge druk kunnen elastische afdichtingsringen gemakkelijk door vloeibare media in kleine montageopeningen in de afdichtingsgroeven worden gedrukt. Dit voortdurende knijpen zal uiteindelijk breuk van het elastomeer door afschuiving veroorzaken.
PEEK-steunringen zijn geïnstalleerd als een stijve barrière en voorkomen dat O-ringen in spelingen worden geëxtrudeerd. Deze opstelling verhoogt de algehele drukwaarde van het gehele afdichtingssysteem en verlengt de levensduur van gepaarde O-ringen aanzienlijk.
Deze ringen, gemonteerd op zuigers en zuigerstangen voor een heen en weer gaande of roterende beweging, absorberen zijdelingse belastingen en zorgen voor een nauwkeurige axiale uitlijning. Ze voorkomen direct metaal-op-metaal contact tussen mechanische componenten, compenseren de radiale doorbuiging die ontstaat tijdens de werking van de apparatuur en beschermen interne afdichtingselementen tegen schade veroorzaakt door ongelijkmatige zijbelastingen.
|
Item
|
Specificatiedetails
|
|---|---|
|
Productnaam
|
PEEK (polyetheretherketon) afdichtringen
|
|
Beschikbare materialen
|
Ongevulde pure PEEK, met koolstofvezel gevulde PEEK, koolstofvezel + grafiet + PTFE-composiet gesmeerd gemodificeerd PEEK
|
|
Kleuropties
|
Beige (natuurlijk PEEK), Zwart (gevulde gemodificeerde kwaliteiten)
|
|
Productieproces
|
CNC-precisiebewerking / precisie-spuitgieten op hoge temperatuur
|
|
Dimensionale tolerantie
|
CNC-bewerking: ±0,02~±0,05 mm Spuitgieten: ±0,08~±0,10 mm
|
|
Oppervlakteruwheid
|
CNC-bewerking: Ra 1,6 – Ra 3,2 Spuitgieten: Ra 3,2 – Ra 6,3
|
|
Certificeringen
|
ISO9001, RoHS, BEREIK
|
|
Producttypen
|
PEEK-geleidingsringen, slijtvaste steunringen, PEEK-steunringen
|
De polyetheretherketon-afdichtringen zijn ontworpen voor dynamische roterende en heen en weer bewegende afdichtingspunten en behouden stabiele afmetingen te midden van fluctuerende druk en temperatuur. Ingebouwde anti-kruip- en anti-koudestroomeigenschappen voorkomen permanente vormvervorming tijdens cyclische bewegingen. Dankzij hun inherente eigenschappen met lage wrijving zijn ze bestand tegen herhaalde mechanische schokken en bieden ze een consistente slijtvastheid.
In tegenstelling tot flexibele rubberen afdichtingen die afhankelijk zijn van elastische rebound, hebben PEEK-afdichtingsringen een hoge structurele stijfheid, waardoor een nauwkeurige positionering voor dynamische mechanische afdichtingsstructuren wordt ondersteund.
Bij voortdurende wisselende belastingen en temperatuurschommelingen vermijdt het materiaal blijvende vervorming. Het zorgt ervoor dat de afdichtingsinterfaces goed op hun plaats blijven gedurende lange bedrijfscycli, ideaal voor roterende assen en lineaire bewegingsafdichtingen.
Natuurlijke lage wrijvingseigenschappen minimaliseren slijtage van bijpassende hardware. Voor apparatuur met frequente relatieve beweging verminderen deze afdichtringen de vorming van deeltjes en zijn ze geschikt voor olievrije werkomstandigheden die gebruikelijk zijn in automatisering en medische apparatuur.
PEEK behoudt een stabiele fysieke vorm bij contact met hydraulische media, snijvloeistoffen en mild corrosieve oplossingen. Afbraak en zwelling worden zelden veroorzaakt door niet-oxiderende chemische middelen, passende vloeistofcontroleapparatuur die in matig agressieve omgevingen werkt.
Deze schuifelementen zijn ontworpen voor gecombineerde afdichtingsconfiguraties, waaronder Stepseals en Glyd-ringen, en werken altijd in combinatie met O-ring-elastomeren.
O-ringen leveren een consistente voorspankracht, terwijl PEEK-glijoppervlakken rechtstreeks in contact komen met procesvloeistoffen en wrijvingstegenhangers. Ze zijn verantwoordelijk voor de weerstand tegen glijdende slijtage en het vasthouden van vloeistoffen. Dergelijke producten worden op grote schaal toegepast op hydraulische heen en weer bewegende cilinders onder hoge druk en roterende afdichtingssamenstellen.
Eenmaal in de daarvoor bestemde groeven gemonteerd, worden elastische componenten (in de meeste gevallen O-ringen) samengedrukt en produceren ze een radiale voorspankracht. Deze constante kracht drukt de PEEK-afdichtring stevig tegen het bijpassende afdichtingsoppervlak, ofwel het buitenste asoppervlak of de binnenste cilinderwand.
Met nauwkeurig bewerkte eindvlakken passen PEEK-ringen nauw om microscopisch kleine gaten op te vullen en vloeistoflekkage te blokkeren. Naarmate de interne mediumdruk stijgt, wordt er een grotere compressie op de afdichtingsring uitgeoefend. De contactdruk tussen bijpassende oppervlakken neemt dienovereenkomstig toe, waardoor door druk geactiveerde zelfspannende afdichtingsprestaties mogelijk zijn.
Elastische onderdelen voeren continu een stabiele voorspanning uit, waardoor de PEEK-afdichtring altijd stevig op de bewegende pasvlakken blijft zitten.
De vloeistofdruk van het systeem werkt op de achterkant van elke PEEK-ring. Het duwt de afdichtingslip naar buiten om de contactspecifieke druk te vergroten, waardoor een duurzaam zelfspannend afdichtingseffect ontstaat.
Een U-vormige PEEK-schuifschaal omhult een door metaal bekrachtigde veer aan de binnenkant. Bij installatie zet de samengedrukte veer zich naar buiten uit om de PEEK-schuifring open te houden, waardoor een initiële contactvoorspanning wordt opgebouwd voor afdichting.
Na langdurig gebruik kunnen temperatuurschommelingen en lichte schurende slijtage optreden. De interne veer veert geleidelijk terug om maatvariaties te compenseren, en een stabiele afdichtingscontactdruk kan gedurende de gehele onderhoudscyclus worden gehandhaafd.

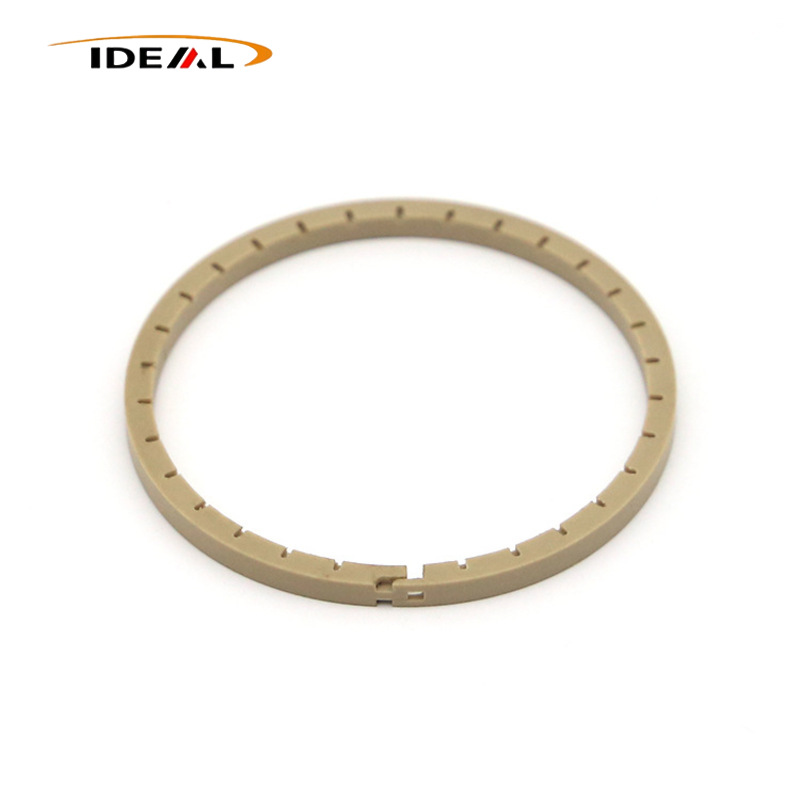

Gespleten sneden zijn uitsluitend ontworpen om de installatie in afdichtingsgroeven te vereenvoudigen.
Spiraalvormige inkepingen:Na montage en compressie schuiven twee zijden van de spiraalsnede tegen elkaar aan en sluiten volledig. Lekkages zijn grotendeels geëlimineerd, waardoor dit ontwerp geschikt is voor hogedrukscenario's waarbij vrijwel geen vloeistoflekkage nodig is.
Rechte sneden en eenvoudige schuine sneden:Na de installatie blijven er minieme lekgaten op de inkepingspositie bestaan. Deze stijlen zijn niet van toepassing op dynamische afdichtingen onder hoge druk die een totale nullekkage vereisen.
Om deze reden blijven spiraalvormige splitringen of massieve ongesplitste ringen uit één stuk de beste keuze voor dynamische afdichtingstoepassingen onder hoge druk.
Dankzij de gecombineerde krachten van kruipweerstand, thermische stabiliteit, chemische inertheid en slijtvastheid worden polyetheretherketon-afdichtringen op grote schaal ingezet voor hoogwaardige industriële machines die werken onder hoge hitte, intense druk, corrosieve omgevingen en ultraschone werkomgevingen.
Toegepast in afdichtingsgroeven van hydraulische hogedrukcilinders, servokleppen en klepspruitstukken als steunringen of steunringen. Ze blokkeren effectief extrusie veroorzaakt door hoge vloeistofdruk en verlengen de onderhoudscyclus van bijpassende afdichtingscomponenten. Voor bidirectionele drukomstandigheden kunnen deze ringen aan beide zijden van de afdichting worden geïnstalleerd.
Vaak gemonteerd op boorgatgereedschappen en putmondafdichtingssamenstellen. Geconfronteerd met extreme hitte, hoge druk en corrosieve olie-gasmedia in de boorput, garandeert hun sterke anti-kruipvermogen een stabiele werking op de lange termijn. Stevige, niet-gespleten geïntegreerde ringen worden sterk aanbevolen voor gebruiksomstandigheden onder ultrahoge druk.
Gebruikt op vacuümkamers en procesgaspijpleidingkleppen. Ongevulde PEEK-kwaliteit is hier verplicht voor ultralage ontgassing, waardoor FFKM/O-ringafdichtingen worden gewaarborgd. Met koolstof gevulde PEEK-varianten zijn voor dergelijke toepassingen volledig verboden.
Geïnstalleerd op reactorconnectoren en hogedrukfilterpijpleidingen. Deze ringen behouden stabiele prestaties bij blootstelling aan zuren, logen en diverse organische oplosmiddelen.
Geschikt voor hogedrukvloeistofafdichting op waterstofenergiekleppen en testapparatuur voor energieopslag.
Ideaal voor vloeistofklepconstructies die worden blootgesteld aan grote temperatuurbereiken en herhaalde sterilisatiecycli die strikte reinheidsnormen vereisen.
- Gericht op hoogwaardige PEEK-afdichtringen voor kritische industriële apparatuur
- Gespecialiseerd in ontwerp op maat en stabiele massaproductie
- Doel: afdichtingsfouten oplossen die standaardproducten niet kunnen oplossen
- Afdichtingen extruderen of breken onder hoge druk
- Vervormen, kromtrekken of lekken bij hoge temperaturen
- Corroderen of zwellen in chemische vloeistoffen
- Slijtage snel bij heen en weer gaande / roterende beweging
- Inconsistentie in afmetingen waardoor montage mislukt
- Ongeplande stilstand en hoge onderhoudskosten
- We beheersen restspanning, vlakheid en kristallisatiekrimp – sleutelfactoren die door de meeste leveranciers worden genegeerd
- Onze afdichtingen blijven stabiel onder hoge temperaturen en hoge druk
- Geen snelle vervorming, geen lekkage, geen krassen op pasvlakken
- Langere levensduur en minder onderhoudsonderbrekingen
- Twee betrouwbare processen: precisie-CNC-bewerking en precisie-spuitgieten
- Verplicht gloeien voor alle PEEK-afdichtingen om de afmetingen te stabiliseren
- Volledige proceskwaliteitscontrole van materiaal tot eindproduct
- 100% visuele en dimensionale inspectie vóór levering
- Aanpasbare materiaalformuleringen voor:
- slijtvastheid
- corrosiebestendigheid
- isolatieprestaties
- Stabiel in dynamische werkomstandigheden (roterend / heen en weer bewegend)
- Uitstekende chemische compatibiliteit en structurele stabiliteit
- Hydraulische systemen
- Automatische productieapparatuur
- Medische vloeistofcontrolemachines
- Precisie-instrumenten en industriële automatisering wereldwijd

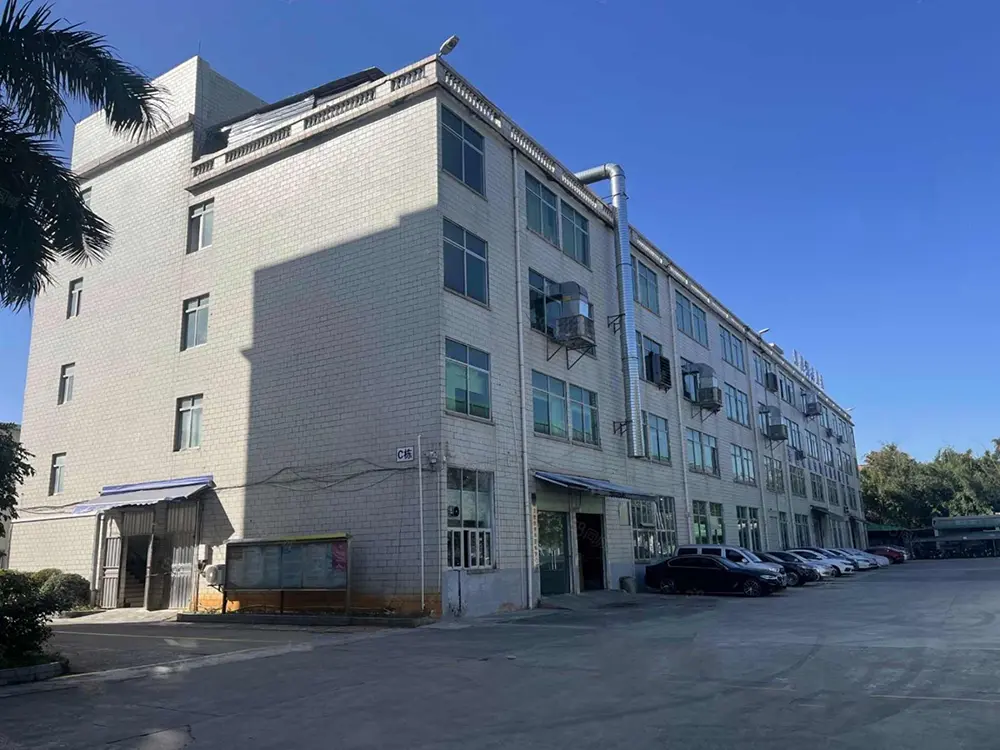

- Professionele fabrikant van kunststof afdichtingscomponenten
- Volwassen PEEK-verwerkingservaring
- Stabiele kwaliteit, betrouwbare levering, wereldwijde service
- Langetermijnpartner voor industriële klanten die hoogwaardige afdichtingen nodig hebben
A1: Nee. PEEK beschikt over een hoge stijfheid met nauwelijks enige elasticiteit. Alle drukvoorspanning die nodig is voor een goede afdichting wordt geleverd door O-ringen of door metaal bekrachtigde veren. PEEK dient uitsluitend als duurzaam glijoppervlak dat bestand is tegen slijtage en chemische erosie.
A2: Binnen een redelijk drukbereik verhoogt het zelfspannende mechanisme de contactdruk en verbetert het afdichtingseffect. Zodra de druk de nominale drempel overschrijdt, zullen afdichtingen geëxtrudeerd en beschadigd raken zonder goed passende steunringen, wat onmiddellijk leidt tot een totale afdichtingsfout.
A3: In de meeste bedrijfsomstandigheden fungeren ze als stijve ondersteunende en beschermende componenten. Omdat ze geen intrinsieke elasticiteit hebben, moeten ze naast elastische afdichtingen zoals O-ringen worden gemonteerd om een compleet afdichtingssysteem te vormen.
A4: Helemaal niet aanbevolen. Koolstofvullers brengen het risico van ontgassing en deeltjesverontreiniging met zich mee. Voor halfgeleiderproductieomgevingen is alleen puur, ongevuld PEEK-materiaal toegestaan.
