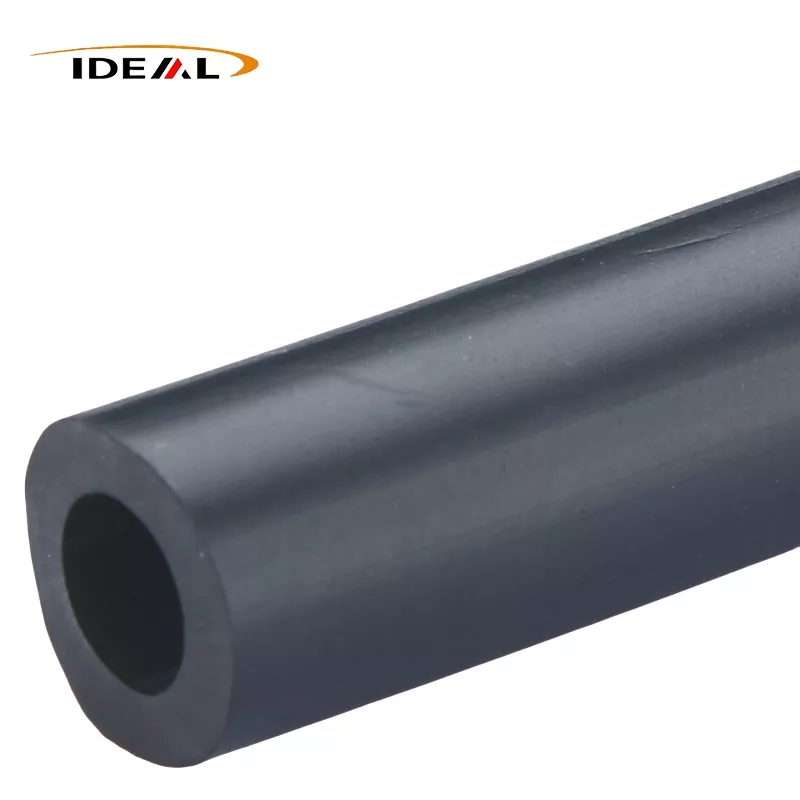

Koolstofvezelversterkte PEEK-buizenzijn een praktische keuze wanneer een standaard PEEK-buis meer stijfheid, maatvastheid, draagvermogen of statische controle nodig heeft. Ideal Plastic produceert zwarte met koolstofvezel gevulde PEEK-buizen met een koolstofvezelgehalte van 10% tot 40%, LCF- en SCF-opties, aangegeven binnen- en buitendiameterbereiken, lengtes van 1.000 mm of 3.000 mm, en toleranties tot ± 0,02 mm.
De juiste kwaliteit wordt niet alleen op basis van het koolstofpercentage geselecteerd. Vezellengte, wandgeometrie, bedrijfstemperatuur, slijtageomstandigheden, elektrische vereisten en de uiteindelijke afmetingen hebben allemaal invloed op de specificatie. Begin met het belastinggeval en de tekening en vraag vervolgens een offerte aan op basis van een gedefinieerde materiaal- en inspectie-eis.
Wanneer met koolstofvezel gevulde PEEK-buizen de juiste keuze zijn
Pure PEEK biedt al een bruikbare combinatie van temperatuurbestendigheid, chemische weerstand, slijtagegedrag en maatvastheid. Het toevoegen van koolstofvezel verandert de balans in de richting van stijfheid en belastingsondersteuning. Dat is van belang bij een buis die wordt gebruikt als lagerbus, isolerend of geleidend onderdeel, constructiedoorgang, rol- of transmissiedeel, of ander halffabrikaat profiel dat onder spanning zijn vorm moet behouden.
Koolstofvezel is meestal het overwegen waard als een pure PEEK-buis te veel afbuigt, uitzet buiten het pasvenster of sneller slijt dan de toepassing toelaat. Het kan ook helpen bij statisch gevoelige systemen. Ideal Plastic stelt een volumeweerstand zo laag als1 × 10³Ω·cmvoor het met koolstofvezels gevulde PEEK-materiaalassortiment, maar de vereiste elektrische prestaties moeten worden bevestigd voor de exacte kwaliteit, vezelinhoud, geometrie en testmethode.
Beschouw een met koolstof gevulde buis niet als een automatische vervanging voor elk PEEK-onderdeel. Koolstofvezel kan de bewerkbaarheid, het uiterlijk van het oppervlak, de anisotropie en het elektrisch gedrag beïnvloeden. Als de buis sterk isolerend moet blijven, als een zeer glad contactoppervlak van cruciaal belang is, of als het onderdeel wordt blootgesteld aan een chemisch mengsel dat niet wordt gedekt door de bestaande gegevens, vraag dan om een typespecifieke beoordeling voordat u bestelt.
Selecteer het koolstofvezelgehalte en de vezelkwaliteit voor het belastingsgeval
Welke 10% tot 40% koolstofvezelveranderingen in PEEK
Ideal Plastic biedt een instelbaar koolstofvezelgehalte van 10% tot 40%. Over het algemeen verschuift het verhogen van het vulniveau het composiet naar een grotere stijfheid en belastingsondersteuning, terwijl de materiaalkeuze ook gevoeliger wordt voor de verwerkingsrichting en het omringende ontwerp. Het hoogste percentage is niet automatisch de beste waarde: het kan onnodig zijn voor een licht belaste buis en kan de bewerkings- of oppervlaktevereisten bemoeilijken.
Specificeer het resultaat dat u nodig heeft in plaats van alleen om “met koolstof gevulde PEEK” te vragen. Nuttige invoergegevens zijn onder meer radiale belasting, axiale belasting, niet-ondersteunde overspanning, temperatuurbereik, glijsnelheid, aansluitmateriaal, inschakelduur, chemische media en of de buis statische lading moet afvoeren. Ideal Plastic vermeldt stijfheidswaarden in het bereik van 8 tot 12 GPa voor zijn met koolstofvezel versterkte PEEK-aanbod. Beschouw dat assortiment als richtlijn op productniveau en niet als vervanging van een prestatiespecifiek gegevensblad of ontwerpvalidatie.
LCF-, SCF- en CF30 PEEK-buisopties
Vezelkwaliteit heeft meer invloed dan alleen het etiket. LCF betekent lange koolstofvezel; SCF betekent korte koolstofvezel. Langere vezels kunnen nuttig zijn wanneer versterkingsefficiëntie en stijfheid prioriteiten zijn, terwijl verbindingen met korte vezels geschikter kunnen zijn voor conventionele verwerking en gedetailleerd bewerkte profielen. Het werkelijke resultaat hangt af van de vezeloriëntatie, vorm- of extrusieomstandigheden, wanddikte en bewerking.
“CF30” identificeert gewoonlijk een PEEK-verbinding met ongeveer 30% koolstofvezel, maar de aanduiding moet worden bevestigd door de leverancier. Vraag of de genoemde CF30 PEEK-buis LCF of SCF is, welke tolerantie na bewerking geldt en welke eigenschapsgegevens bij die exacte compound horen. Dit voorkomt een veel voorkomende aankoopfout: twee materialen vergelijken op koolstofpercentage, terwijl verschillende vezelvormen en productieroutes over het hoofd worden gezien.
Bevestig de afmetingen van buizen, buizen, profielen en machinaal bewerkte buizen voordat u bestelt
Specificeer buitendiameter, binnendiameter, wanddikte, lengte, tolerantie en oppervlakteafwerking
“PEEK-buis” en “PEEK-buis” worden vaak door elkaar gebruikt bij het zoeken naar leveranciers, maar de offerte heeft nog steeds een nauwkeurige maatdefinitie nodig. Geef de buitendiameter (OD), binnendiameter (ID), wanddikte of de berekening ervan, snijlengte, hoeveelheid, tolerantie, eindconditie en vereiste oppervlakteafwerking op. Geef aan of de afmetingen geëxtrudeerd, gesneden of machinaal worden geleverd.
Ideal Plastic vermeldt standaardlengtes van 1.000 mm en 3.000 mm en een aangegeven tolerantie van ±0,02 mm voor de met koolstofvezel versterkte PEEK-buizen. Bevestig welke afmetingen onder de tolerantie vallen. Een nauwe buitendiametertolerantie betekent niet automatisch dat de ID, concentriciteit, rechtheid of haaksheid van het uiteinde dezelfde tolerantie hebben.
Gebruik een op tekeningen gebaseerde maatvoering om pasfouten te voorkomen
Stuur een tekening wanneer de buis over een as, in een behuizing of in een afdichtings- of lagersamenstel past. Markeer de kritische kenmerken in plaats van te vertrouwen op een catalogusbeschrijving. De beoordeling moet betrekking hebben op:
- OD- en ID-limieten, inclusief de vereiste wanddikte;
- concentriciteit, rechtheid en toegestane ovaliteit waar de montage ervan afhangt;
- snijlengte, haaksheid van het uiteinde, afschuiningen, groeven, gaten of andere machinaal bewerkte details;
- materiaalkwaliteit, LCF- of SCF-constructie en koolstofvezelpercentage;
- inspectiemethode, bemonsteringsplan, verpakking en documentatie.
Voor op maat gemaakte PEEK-buisafmetingen van koolstofvezel is een tekeningbeoordeling meestal nuttiger dan alleen vragen naar de dichtstbijzijnde nominale maat. Het legt fit-risico's bloot vóór de productie en geeft de leverancier een duidelijke basis voor gereedschap, bewerking en inspectie.
Gepubliceerde prestatiegegevens en de grenzen van vergelijking
Ideal Plastic vermeldt een warmteafbuigtemperatuur boven 315°C en een temperatuur bij continu gebruik tot 260°C voor de met koolstofvezel versterkte PEEK-productinformatie. Deze cijfers duiden op een hoge temperatuurbestendigheid, maar betekenen niet dat een buis zijn maximale mechanische belasting continu bij 260°C kan dragen. Belasting, wanddikte, blootstellingstijd, spanningsconcentratie en montage hebben allemaal invloed op de bruikbare ontwerptemperatuur.
Dezelfde voorzichtigheid geldt voor slijtage en chemische bestendigheid. Met koolstof gevulde PEEK is bedoeld voor veeleisende omstandigheden op het gebied van wrijving, slijtage, belasting en blootstelling aan chemicaliën, maar de prestaties zijn afhankelijk van het pasoppervlak, de druk, snelheid, smering, temperatuur en werkelijke chemische concentratie. Een verklaring over chemische compatibiliteit voor PEEK mag niet worden beschouwd als goedkeuring voor elk oplosmiddelmengsel, procesvloeistof of temperatuurcyclus.
Gebruik gepubliceerde waarden om de materiaalkeuze te beperken en controleer vervolgens de exacte kwaliteit. Vraag een datasheet, monster of applicatiebeoordeling aan als de gevolgen van een storing groot zijn. Ideal Plastic stelt dat er gratis monsters beschikbaar zijn, die een fitcheck of een gecontroleerde prototypetest kunnen ondersteunen vóór een grotere bestelling.
Toepassingen voor hogetemperatuur-, slijtage-, chemische en statische controlesystemen
Koolstofvezel PEEK-buizen zijn een sterke kandidaat voor industriële systemen die warmte combineren met mechanische vraag. Typische evaluatiegebieden zijn onder meer:
- Dragende of transmissiedelen:koolstofvezel kan de stijfheid verhogen en de doorbuiging verminderen in vergelijking met gewone pure PEEK.
- Op slijtage gerichte montages:het composiet is geschikt voor toepassingen waarbij sprake is van wrijving en slijtage, maar het koppelmateriaal en de druk-snelheid moeten nog worden herzien.
- Slangen voor hoge temperaturen:het genoemde getal bij continu gebruik van 260°C en HDT boven 315°C vormen een uitgangspunt voor thermische afscherming, en vormen geen volledige ontwerplimiet.
- Componenten van chemische processen:beoordeel het specifieke medium, de concentratie, de temperatuur en de blootstellingsduur in plaats van te vertrouwen op het woord ‘chemisch resistent’.
- Statisch gevoelige apparatuur:de genoemde lage volumeweerstand kan relevant zijn wanneer ladingsdissipatie ertoe doet; bevestig aardings- en elektrische testvereisten voor het voltooide onderdeel.
Koolstofvezel wordt ook vaak vergeleken met glasvezel. De betere keuze hangt af van de doeleigenschappen: met koolstof gevulde PEEK wordt over het algemeen geselecteerd wanneer stijfheid, gewicht, slijtagegedrag of elektrische dissipatie belangrijker zijn, terwijl de uiteindelijke beslissing vergelijkbare kwaliteitgegevens vereist in plaats van alleen vulstofnamen.
Vraag een geverifieerde koolstofvezel PEEK-buisofferte aan bij Ideal Plastic
Stuur Ideal Plastic de tekening of een duidelijke specificatie voor uw toemet koolstofvezel versterkte PEEK-buizen. Vermeld de toepassingstemperatuur, belasting, wrijving of slijtage, chemische media, vereisten voor statische controle, OD, ID, lengte, tolerantie, hoeveelheid en leveringsdoel.
Vraag de offerte aan om het koolstofvezelpercentage, de LCF- of SCF-constructie, de toepasselijke maattoleranties, inspectiedocumenten, de beschikbaarheid van monsters en of het onderdeel als buis wordt geleverd of machinaal wordt afgewerkt, te identificeren. Ideal Plastic levert halffabricaten en machinaal bewerkte PEEK-profielen uit Guangzhou, China, inclusief buizen en maatwerkcomponenten, met standaard of maatwerk levertijden voor internationale klanten.
Gebruik voor een eerste beoordeling deaangepaste koolstofvezel PEEK-buis offertepaginaen voeg de tekening toe. Een geverifieerde beoordeling van kwaliteit en afmetingen zal doorgaans meer tijd besparen dan het kiezen van een nominale CF30-buis en het corrigeren van de pasvorm na productie.
