Standaard ongevuld polyetheretherketon (PEEK) overleeft extreme hitte beter dan vrijwel elk ander technisch plastic. Dat verandert op het moment dat je een mechanische belasting aanbrengt. Bij aanhoudende temperaturen boven 150°C zal een ongevuld PEEK-onderdeel dat aan voortdurende fysieke druk wordt blootgesteld, gaan kruipen, kromtrekken en uiteindelijk zijn maattoleranties verliezen. Je lost dit op door de structurele matrix van het polymeer te veranderen.

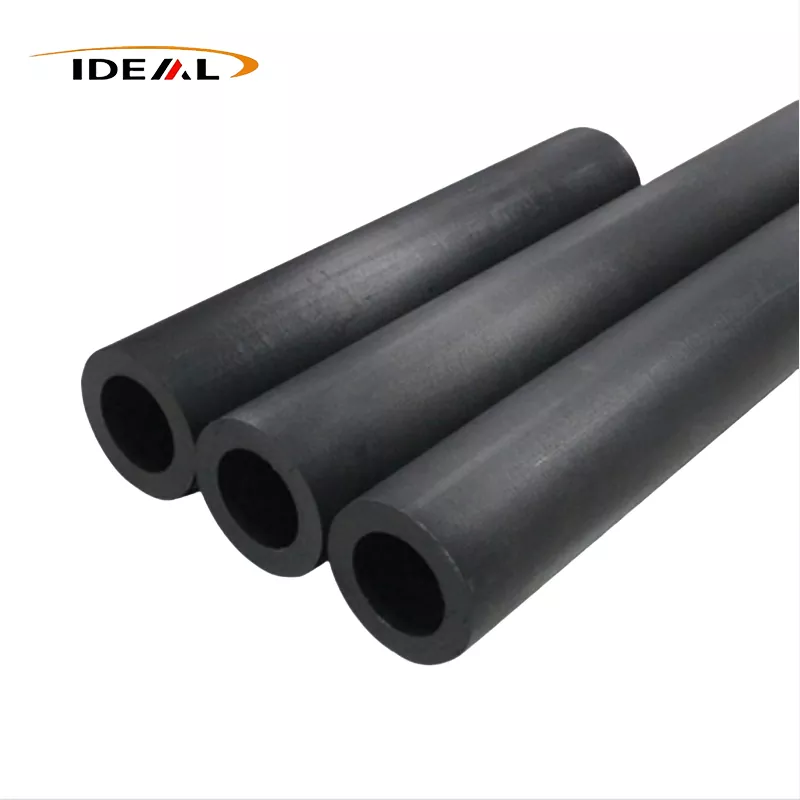

Door de basishars te combineren met 30% korte koolstofvezels verschuiven de fysieke beperkingen van het materiaal dramatisch. Het interne koolstofnetwerk fungeert als een stijf skelet dat weerstand biedt aan de beweging van de polymeerketen. Hierdoor wordt de warmtevervormingstemperatuur (HDT) hoger dan 315°C. Het vermenigvuldigt de elastische modulus, vermindert de thermische uitzettingscoëfficiënt drastisch en creëert een slijtoppervlak dat de standaard PEEK met ordes van grootte overtreft. Als uw toepassing hoge wrijving, mechanische belasting en agressieve hitte met zich meebrengt,Koolstofvezelversterkte PEEK-buizenbieden de structurele stabiliteit die pure polymeren missen.
Technische storingen in omgevingen met hoge temperaturen komen zelden voor omdat een materiaal plotseling smelt. Ze gebeuren omdat een materiaal langzaam meegeeft. Thermische vervorming is een geleidelijk, kruipend proces waarbij een combinatie van hitte en druk een polymeer uit zijn beoogde vorm dwingt. Bij precisietoepassingen is een dimensionale verschuiving van slechts een paar honderdsten van een millimeter niet te onderscheiden van een totale componentstoring.
Overweeg een standaard PEEK-glijlager dat werkt in een hogesnelheidspomp bij 200°C. De omgevingstemperatuur ligt ruim onder het PEEK-smeltpunt van 343°C, maar de plaatselijke wrijvingswarmte duwt de oppervlaktetemperatuur hoger. Naarmate het materiaal iets zachter wordt, drukt de mechanische belasting van de roterende as de draagwand samen. De binnendiameter wordt groter. De as begint te trillen. De trilling verhoogt de wrijving, waardoor meer warmte ontstaat, waardoor de vervorming wordt versneld totdat het systeem volledig vastloopt.
Deze exacte storingsmodus plaagt vloeistofgeleidingsleidingen, isolatiehulzen en dragende cilinders in de zware industrie. Kopers verwarren vaak de oorzaak, ervan uitgaande dat het plastic de temperatuur simpelweg niet aankan. Het werkelijke probleem is een gebrek aan druksterkte bij die specifieke temperatuur. Wanneer u een buis specificeert voor een omgeving met hoge belasting en hoge temperaturen, is het een kostbare fout om te vertrouwen op het basissmeltpunt van een materiaal. U moet de warmtevervormingstemperatuur onder belasting evalueren. Ongevulde kunststoffen zetten bij verhitting isotroop uit, in alle richtingen evenveel. Zonder een versterkend middel om de geometrie op zijn plaats te houden, is het handhaven van nauwe toleranties in een dynamische thermische omgeving fysiek onmogelijk.
Het toevoegen van 30% korte koolstofvezel aan een PEEK-matrix verandert fundamenteel de manier waarop het materiaal mechanische energie absorbeert en verdeelt. De koolstofvezels zijn veel stijver en sterker dan het omringende polymeer. Wanneer een belasting wordt uitgeoefend op 30% met koolstof gevulde PEEK-buizen, wordt de spanning van de relatief zachte plastic matrix rechtstreeks overgebracht naar de stijve koolstofvezels.
Deze spanningsoverdracht zorgt voor de superieure elasticiteitsmodulus en hogere mechanische sterkte van het materiaal. De vezels voorkomen fysiek dat de polymeerketens langs elkaar glijden. Omdat de koolstof bij verhitting niet in dezelfde mate uitzet als het plastic, werkt het als een interne beperking. De lineaire thermische uitzettingscoëfficiënt daalt aanzienlijk, wat betekent dat een machinaal bewerkte huls zijn binnen- en buitendiameter behoudt, zelfs als de bedrijfstemperatuur enorm fluctueert.
De toevoeging van koolstof transformeert ook de tribologische eigenschappen van het materiaal. Wanneer de CF PEEK wordt vergeleken met de standaard PEEK-slijtagesnelheid, presteert de versterkte variant uitzonderlijk goed onder hoge druk en snelheid (PV) omstandigheden. Bij een glijlager- of bustoepassing zitten de koolstofvezels op het slijtagevlak. Ze dragen het grootste deel van de wrijvingsbelasting en voorkomen dat het zachtere polymeer scheurt of zich aan het bijpassende metalen oppervlak hecht. Deze uitstekende slijtvastheid maakt het de standaardkeuze voor bewegende delen met hoge wrijving.
Deze structurele rigiditeit leidt echter tot noodzakelijke compromissen in de productie. CF30 PEEK is aanzienlijk harder en schurender dan standaard PEEK. Voor een nauwkeurige verwerking zijn gespecialiseerde gereedschappen en stijve CNC-bewerkingscentra nodig. Omdat het materiaal stijver is, is het ook brosser; het tolereert geen hoge schokbelastingen en ook geen ongevuld polymeer. Het bereiken van nauwkeurige geometrieën vereist deskundige behandeling. GuangZhou Ideal vervaardigt deze buizen met specifieke toleranties van ±0,02 mm en biedt wanddiktes variërend van 3 mm tot 100 mm, waardoor zelfs dikwandige PEEK-cilinders met hoge druksterkte aan de exacte technische specificaties voldoen zonder interne holtes of spanningsbreuken.
Ingenieurs specificeren niet standaard koolstofversterkte PEEK. Het materiaal is duur en vereist een nauwkeurige bewerking. Het is specifiek gekozen om materialen te vervangen die defect zijn, te zwaar zijn of elektromagnetisch incompatibel zijn met de werkomgeving. De twee meest voorkomende vervangingspaden omvatten het vervangen van zware metalen in vliegtuighardware en het vervangen van isolerende kunststoffen in de productie van gevoelige elektronica.
Elke gram massa van een vliegtuig of ruimtevaartuig brengt een brandstofboete met zich mee. Luchtvaart- en ruimtevaartingenieurs zijn tientallen jaren bezig met het zoeken naar manieren om gewicht uit een chassis te halen zonder de structurele integriteit in gevaar te brengen. Historisch gezien werden componenten die werden blootgesteld aan corrosieve luchtvaartvloeistoffen, hoge trillingen en motorwarmte gemaakt van titanium of roestvrij staal. Tegenwoordig vervangt PEEK van koolstofvezel van ruimtevaartkwaliteit snel het metaal tussen beugels, vloeistofleidingen en structurele hulzen.
De wiskunde achter deze vervanging is eenvoudig. Titanium heeft een soortelijk gewicht van ongeveer 4,5 g/cm³. Met koolstof versterkt PEEK heeft een soortelijk gewicht van ongeveer 1,4 g/cm³. Het verwisselen van een metalen buis voor een met koolstof versterkte kunststof buis levert een onmiddellijke gewichtsvermindering op van bijna 70%. Hoewel CF PEEK de absolute treksterkte van titanium niet kan evenaren, overschrijdt het vaak de specifieke sterkte-eisen voor de toepassing. Als een onderdeel overmatig is vervaardigd uit metaal om de bedrijfstemperatuur te overleven, wordt door het overschakelen naar een hittebestendig polymeer onnodige massa verwijderd.
Naast het gewicht elimineert CF PEEK galvanische corrosie volledig. Wanneer verschillende metalen elkaar raken in een vochtige omgeving, zal de een de ander aantasten. Plastic verbreekt dit elektrische circuit. Dit maakt machinaal bewerkte PEEK-hulzen van koolstofvezel zeer waardevol als isolatie-afstandhouders en beschermende routeringsbuizen in complexe lucht- en ruimtevaartassemblages waar meerdere metaalsoorten op elkaar inwerken.
De halfgeleiderindustrie hanteert een nultolerantiebeleid voor zowel deeltjesverontreiniging als elektrostatische ontlading (ESD). Voor het verplaatsen van zeer zuivere chemicaliën, gedeïoniseerd water of procesgassen door een fabriek zijn slangen nodig die niet afbreken, ionen uitlogen of een statische lading opbouwen. Ongevulde PEEK is een briljante chemische isolator, maar het is ook een krachtige elektrische isolator. Terwijl vloeistoffen door een ongevulde plastic buis stromen, genereren ze tribo-elektrische lading. Zonder een pad naar aarde bouwt die statische elektriciteit zich op tot er een boog ontstaat, waardoor onmiddellijk duizenden dollars aan microchips worden vernietigd.
De 30% koolstofvezelvulling lost dit probleem op. Omdat koolstof elektrisch geleidend is, verlaagt een continu netwerk van vezels door de polymeermatrix de oppervlakteweerstand van het materiaal. Hierdoor verandert de buis van een isolator in een statisch dissipatief of geleidend onderdeel. GebruikCF PEEK-buizen op hoge temperatuurstelt fabrikanten in staat hun vloeistofgeleidingssystemen veilig te aarden.
Om betrouwbare leveranciers van antistatische PEEK-buizen te vinden, moet u goed naar hun productieomgeving kijken. Verontreiniging in de hars of stof tijdens het extrusieproces kan faalpunten veroorzaken in halfgeleiderapparatuur. GuangZhou Ideal exploiteert een klasse 100.000 stofvrije spuitgietwerkplaats, speciaal om te voldoen aan de reinheidsnormen die vereist zijn voor halfgeleider- en medische toepassingen, en ervoor te zorgen dat de geleidende PEEK-buis voor halfgeleiders vrij blijft van vreemde deeltjes.
Het kopen van met koolstofvezel versterkte PEEK is niet hetzelfde als het kopen van basis-PVC. De grondstofkosten vereisen exacte specificaties, en de schurende aard van de koolstofvulling betekent dat niet elke machinewerkplaats nauwe toleranties kan hanteren. Als u op maat geëxtrudeerde CF30 PEEK-buizen of machinaal bewerkte cilinders aanschaft, evalueer uw leverancier dan aan de hand van deze technische basislijn om kostbare herhalingen te voorkomen.
Het begrijpen van de thermische en mechanische realiteit van uw werkomgeving is de enige manier om het juiste polymeer te specificeren. Wanneer standaard kunststoffen onder belasting kromtrekken en metalen een onaanvaardbaar gewicht toevoegen, is het overstappen op een met koolstof versterkte matrix de technische oplossing. Controleer uw gewenste afmetingen enBestel uw op maat gemaakte koolstofvezelversterkte PEEK-buizenom uw toleranties voor hoge temperaturen vast te leggen.
